国产可控硅MAC97A8 TO-92 SOT23 SOT223 双向可控硅 长期库存97A8

• 来源：宇芯电子 更新时间：2024-08-19 17:32:38点击：6次

•


  国产可控硅MAC97A8 TO-92 SOT23 SOT223 双向可控硅 长期库存97A8

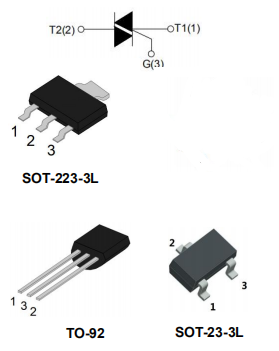

  国产可控硅MAC97A8的引脚图：









  国产可控硅MAC97A8的特点：

  • NPNPN 五层结构的硅双向器件

  • P 型对通扩散隔离

  • 台面玻璃钝化工艺

  • 背面多层金属电极

  • 符合 RoHS 规范

  • 封装：TO-92、SOT23、SOT223-3L








  国产可控硅MAC97A8的产品应用：

          国产可控硅MAC97A8的应用于：加热控制器、彩灯控制器、电饭煲、燃气点火器、电风扇调速器等。







  国产可控硅MAC97A8的极限值：

  符号	参数	数值	单位
  VDRM/VRRM	断态重复峰值电压	600/800	V
  IT(RMS)	通态均方根电流	0.8	A
  ITSM	通态不重复浪涌电流	8
  I2t	I2t 值	0.32	A2s
  dIT/dt	通态电流临界上升率 I-II-III	50	A/μs
  	通态电流临界上升率 IV	10
  IGM	门极峰值电流	1	A
  PGM	门极峰值功率	5	W
  PG(AV)	门极平均功率	0.1	W
  TSTG	存储温度	-40~+150	℃
  Tj	工作结温	-40~+125







  国产可控硅MAC97A8的电特性：

  符号	参数	数值	单位
  IGT	门极触发电流 I-II-III	5	mA
  	门极触发电流 IV	7
  VGT	门极触发电压	1.3	V
  VGD	门极不触发电压	0.2
  IH	维持电流	5	mA
  IL	擎住电流 I-III-IV	10
  	擎住电流 II	20
  VTM	通态压降	1.55	V

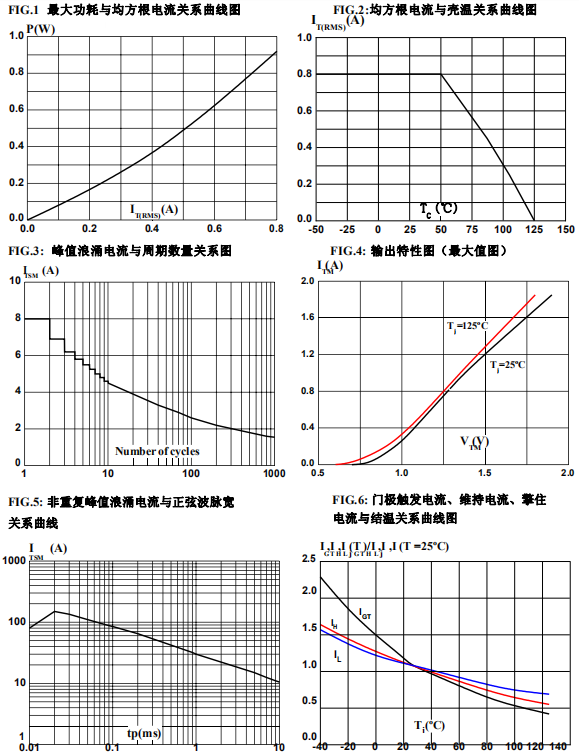

  国产可控硅MAC97A8的特性图：









  ---
