国产可控硅BTA20-600BW TO-220A 长期库存BTA20双向可控硅

• 来源：宇芯电子 更新时间：2024-08-19 14:31:44点击：6次

•


  国产可控硅BTA20-600BW TO-220A 长期库存BTA20双向可控硅

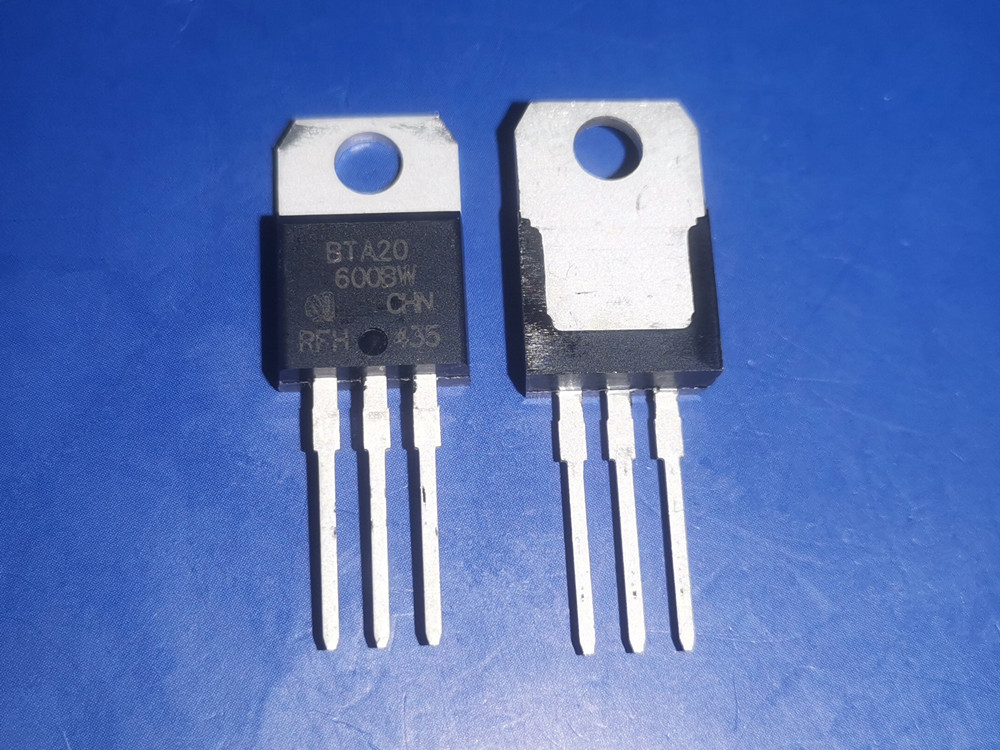

  国产可控硅BTA20-600BW的实物图：

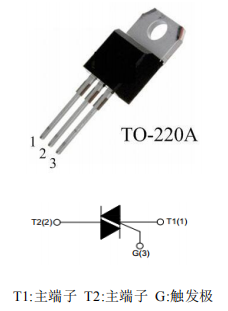

  国产可控硅BTA20-600BW的引脚图：









  国产可控硅BTA20-600BW的特点：

  • NPNPN 五层结构的硅双向器件

  • P 型对通扩散隔离

  • 台面玻璃钝化工艺

  • 背面多层金属电极

  • 工作结温高；换向能力强

  • 高电压变化率 dV/dt

  • 大电流变化率 dI/dt

  • 符合 RoHS 规范








  国产可控硅BTA20-600BW的应用领域：

          国产可控硅BTA20-600BW应用于：加热控制器、调速控制器、洗衣机、搅拌机、果汁机、电动工具、吸尘器等家用电器。







  国产可控硅BTA20-600BW的极限值(TCASE=25℃)：

  符合	参数	数值	单位
  VDRM/VRRM	断态重复峰值电压	600/800	V
  IT(RMS)	通态均方根电流	20	A
  ITSM	通态不重复浪涌电流	210
  I2t	I2t 值	200	A2s
  dIT/dt	通态电流临界上升率	50	A/μs
  IGM	门极峰值电流	4	A
  PG(AV)	门极平均功率	1	W
  TSTG	存储温度	-40~+150	℃
  Tj	工作温度	-40~+125







  国产可控硅BTA20-600BW的电特性：

  符号	参数	数值		单位
  		CW	BW
  IGT	门极触发电流	≤35	≤50	mA
  VGT	门极触发电压	≤1.3		V
  VGD	门极不触发电压	≥0.2
  IH	维持电流	≤50	≤75	mA
  IL	擎住电流 I-III	≤50	≤70	mA
  	擎住电流 II	≤80	≤90
  dVD/dt	断态电压临界上升率	≥500	≥1000	V/μs
  VTM	通态压降	≤1.55		V

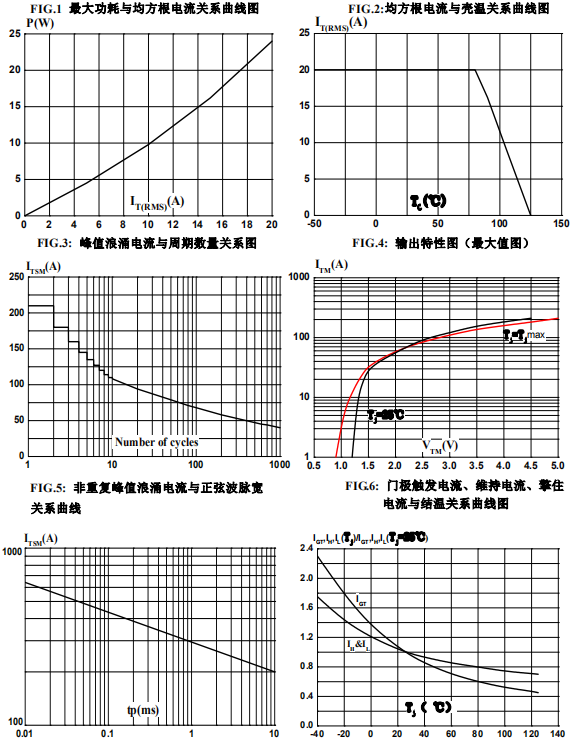

  国产可控硅BTA20-600BW的参数特性曲线：

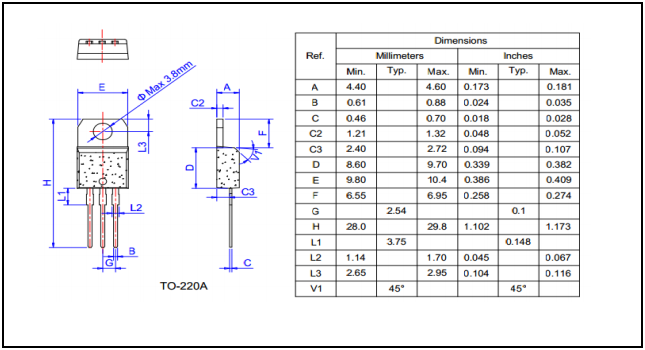

  国产可控硅BTA20-600BW的封装外形尺寸图：









  ---
