  宇芯微常用可控硅系列大全







  1、可控硅的简介

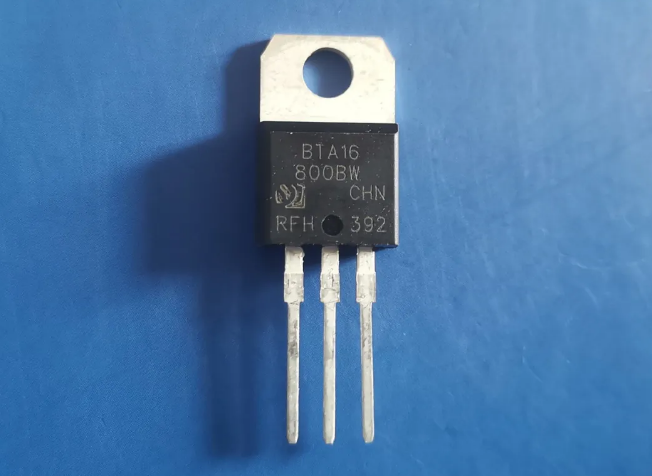

        可控硅(Silicon Controlled Rectifier) 简称SCR，是一种大功率电器元件，也称晶闸管。它具有体积小、效率高、寿命长等优点。在自动控制系统中，可作为大功率驱动器件，实现用小功率控件控制大功率设备。它在交直流电机调速系统、调功系统及随动系统中得到了广泛的应用。

        可控硅分单向可控硅和双向可控硅两种。双向可控硅也叫三端双向可控硅，简称TRIAC。双向可控硅在结构上相当于两个单向可控硅反向连接，这种可控硅具有双向导通功能。其通断状态由控制极G决定。在控制极G上加正脉冲(或负脉冲)可使其正向(或反向)导通。这种装置的优点是控制电路简单，没有反向耐压问题，因此特别适合做交流无触点开关使用。







  2、可控硅选型

  2.1、首先判断线路板适合用双向可控硅（晶闸管）还是单向可控硅（晶闸管）。




  2.2、根据线路的安装条件要求，适合用插件可控硅还是贴片可控硅。

  ①、插件可控硅（晶闸管）封装外形有：TO-92、TO-251、TO-126、SOT-82、TO-202、TO-202-3、TO-262、TO-220、TO-220F、TO-3P、TO-3PS、TO-247、TO-247S、TG-C，RD91。

  ②、贴片可控硅（晶闸管）封装外形有SOT-23、SOT-23-3L、SOT-89、SOT-223、TO-252、TO-263。

  ③、一般可控硅在应用中会加装散热片，这方面的安装空间要考虑到。




  2.3、查看可控硅的规格书，每个参数对应用线路。









  3、常用可控硅系列表

        应用领域：家用电器中的调光灯、调速风扇、空调机、电冰箱、洗衣机、照相机、组合音响、声光控电路、定时控制器、燃气点火器、玩具装置、电动工具、摩托车点火器、调压器及工业控制等都大量使用了可控硅器件。

        宇芯微专注半导体产品的研发与销售，努力实现客户，团队与企业共赢！我们提供优质半导体可控硅，MOS管，集成电路产品及服务。您有需求请随时联系我们。

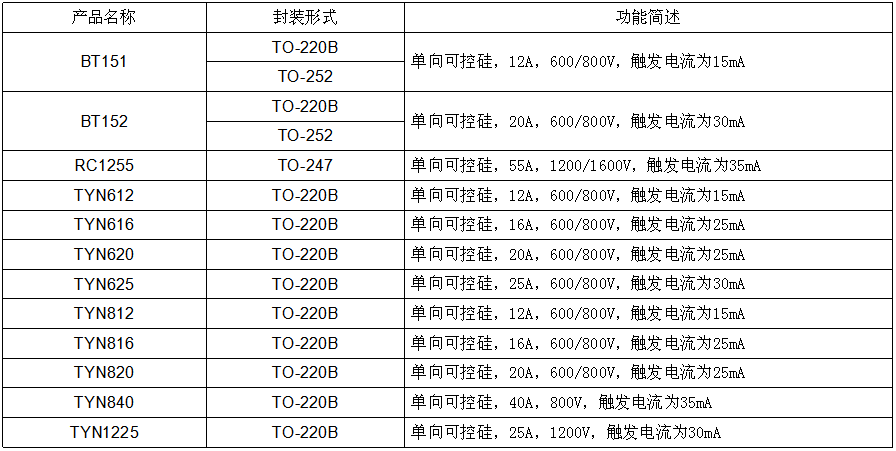

  ⑴、单向可控硅：

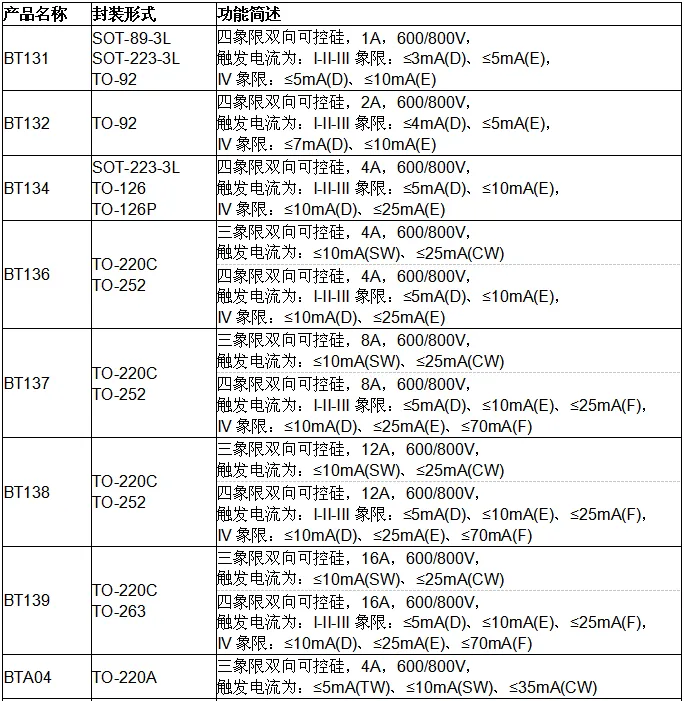

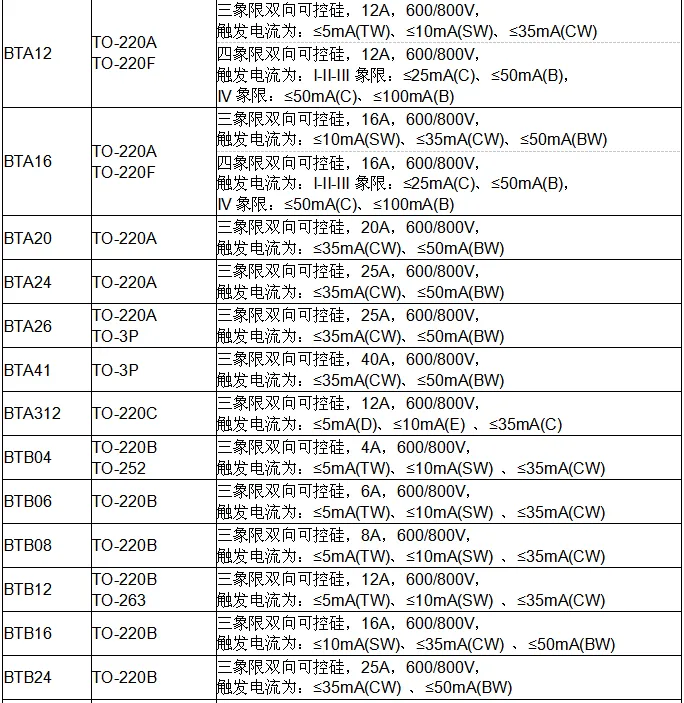

  ⑵、双向可控硅：

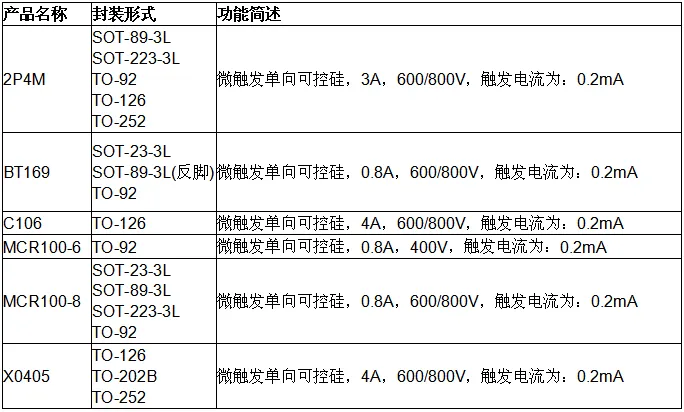

  ⑶、微触发单向可控硅：









  ---
