霍尔感应 霍尔芯片 LC277 TO-94 无刷直流风扇用霍尔IC
霍尔芯片 LC277的描述:
LC277是一内置霍尔感应及输出驱动于一体的双极集成电路,广泛应用于各类大、小型双相无刷直流风扇和直流马达。它内含调整器、保护二极管、霍尔电压发生器、差分放大器、史密特触发器和集电极开路输出(DO, DOB)。
当磁场大于翻转点(BOP),输出DO开启(低),同时DOB关断(高)。每路输出状态保持直到磁场强度低于释放点(BRP),然后DO、DOB状态翻转。
直流风扇应用中,有时需要检测电源连接。内部的反向二极管会保护芯片但不会保护线圈,如果有必要的话可以加一个保护二极管来保护线圈。

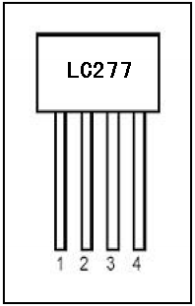

霍尔芯片 LC277的引脚排列图:

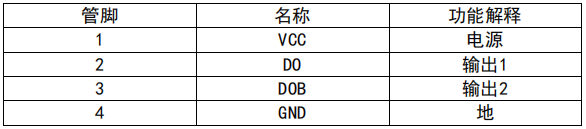

霍尔芯片 LC277的引脚描述:
霍尔芯片 LC277的特点:
LC277内部有2个不同的磁场翻转点
工作电压范围宽:3.5V-20V
输出能力强:可持续接纳 300mA 电流
内含保护二极管,在异常情况下保护风扇不受损坏
工作温度:-20~+85℃
封装形式:TO-94
霍尔芯片 LC277的应用:
无刷直流马达
无刷直流风扇
转速计
速度测量
霍尔芯片 LC277的电参数特性:
(VDD=14V,Ta=25℃,RL=820Ω,CL=20pF)
参数 | 符号 | 测试条件 | Min 值 | Max 值 | 单位 | |
静态电流 | ICC | VCC=20V,Vpin2=OPEN Vpin3=OPEN | 7 | 18 | mA | |
输出饱和电压 | VSAT2 | B>150G, VCC=14V Ipin2 =280mA | 0.55 | V | ||
VSAT3 | B<-150G, VCC=14V Ipin3 =280mA | 0.55 | ||||
低电压输出保护电压 | VCE2 | B>150G, VCC=3.5V Ipin2 =100mA | 0.4 | |||
VCE3 | B<-150G, VCC=3.5V Ipin3 =100mA | 0.4 | ||||
输出漏电流 | IOL3 | B>150G, VCC=14V Vpin3 =24V | 5 | uA | ||
IOL2 | B<-150G, VCC=14V Vpin2 =24V | 5 | ||||
输出通断电压 | VOS2 | VCC=0V, Ipin2 =-20uA | -0.8 | -0.2 | V | |
VOS3 | VCC=0V, Ipin3 =-20uA | -0.8 | -0.2 | |||
工作点 | Bop | VCC=14V RL=820Ω,CL=20pF | A | 10 | 50 | G |
B | 5 | 70 | ||||
C | 90 | |||||
D | 130 | |||||
恢复点 | Brp | VCC=14V RL=820Ω,CL=20pF | A | -50 | -10 | G |
B | -70 | -5 | ||||
C | -90 | |||||
D | -130 | |||||
迟滞区 | Bhys | VCC=14V RL=820Ω,CL=20pF | 35 | 100 |

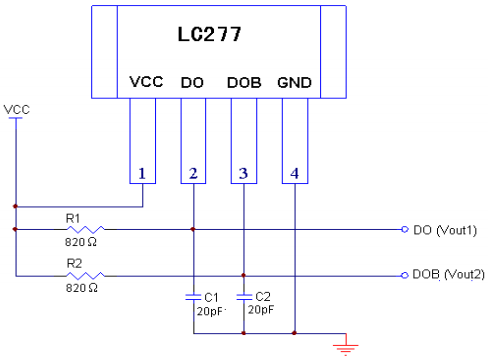

霍尔芯片 LC277的测试线路图:

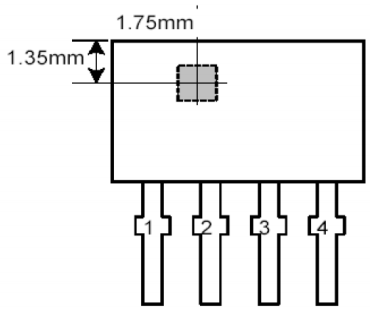

霍尔芯片 LC277的感应点位置:
