三端双向可控硅BTA06，可控硅BTA06的引脚怎么排列?

• 来源：宇芯电子 更新时间：2021-02-27 09:41:08点击：6次

•


  三端双向可控硅BTA06，可控硅BTA06的引脚怎么排列?

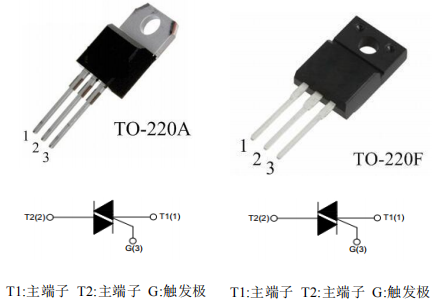

  三端双向可控硅 BTA06的引脚排列图：









  三端双向可控硅 BTA06的特点：

  • NPNPN 五层结构的硅双向器件

  • P 型对通扩散隔离

  • 台面玻璃钝化工艺

  • 背面多层金属电极

  • 工作结温高，换向能力强

  • 高电压变化率 dV/dt

  • 大电流变化率 dI/dt

  • 符合 RoHS 规范

  • 封装形式：TO-220A、TO-220F








  三端双向可控硅 BTA06的应用：

          三端双向可控硅 BTA06应用于：加热控制器、马达调速控制器、麻将机、搅拌机、直发器、面包机等家用电器。







  三端双向可控硅 BTA06的极限值（TCASE=25℃）：

  • 断态重复峰值电压 V_DRM/V_RRM -------------------------------------  600/800V

  • 通态均方根电流 I_T(RMS) ----------------------------------------------  6A

  • 通态不重复浪涌电流 I_TSM -------------------------------------------  60A

  • 通态电流临界上升率 dI_T/dt ------------------------------------------  50A/μs

  • 门极峰值电流 I_GM ----------------------------------------------------  4A

  • 门极平均功率 P_G(AV) -------------------------------------------------  1W

  • 存储温度 T_STG ---------------------------------------------------------  -40~+150℃

  • 工作结温T_j -------------------------------------------------------------  -40~+125℃








  三端双向可控硅 BTA06的电性能：

  符号	参数	数值			单位
  		TW	SW	CW
  IGT	门极触发电流	≤5	≤10	≤35	mA
  VGT	门极触发电压	≤1.3			V
  VGD	门极不触发电压	≥0.2
  IH	维持电流	≤10	≤15	≤35	mA
  IL	擎住电流 I-III	≤10	≤25	≤50
  	擎住电流 II	≤15	≤30	≤60
  dVD/dt	断态电压临界上升率	≥20	≥40	≥400	V/μs
  VTM	通态压降	≤1.55			V







  三端双向可控硅 BTA06的热阻：


  符合	参数	数值	单位
  Rth(j-c)	结到管壳的热阻（AC）	2.7	℃/W
  Rth(j-a)	结到环境的热阻	60

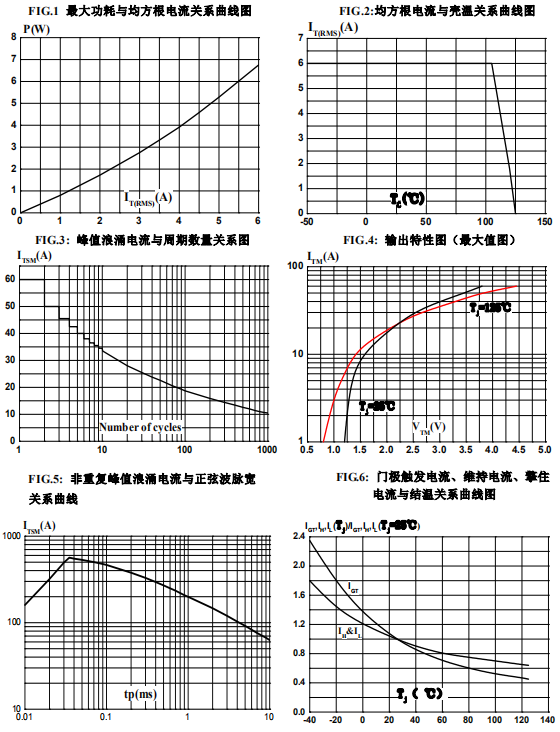

  三端双向可控硅 BTA06的参数特性曲线图：









  三端双向可控硅 BTA06的封装外形尺寸：

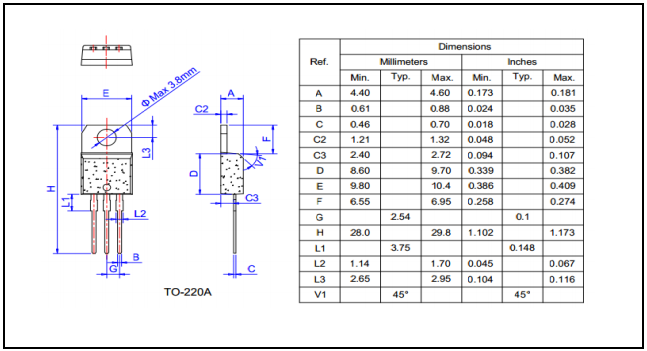

  1、TO-220A：

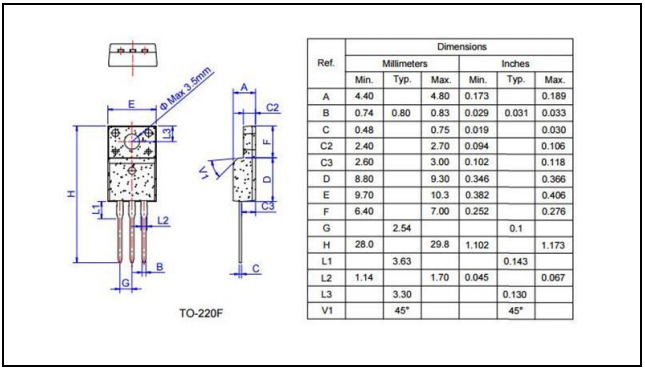

  2、TO-220F：










  ---
