  LC2502 两路达林顿驱动电路 LC2502 二路达林顿管 国产达林顿芯片







  二路达林顿管 LC2502的概述：

          LC2502是内置三端稳压器的两路达林顿驱动电路。该电路内部集成了78L05三端稳压器，可提供稳定的5V输出电源。其内部集成的达林顿驱动电路针对开关型电感负载（继电器）进行了优化设计，集成的续流二极管能吸收继电器关断时产生的电压尖峰。单路达林顿驱动电路可输出300mA电流，将达林顿管并联可实现更高的输出电流能力。该电路可广泛应用于继电器驱动照明驱动、显示屏驱动（LED）、线性驱动器和逻辑缓冲器。







  二路达林顿管 LC2502的特点：

  • 单路集电极输出电流：300mA

  • 耐高压：30V

  • 输入兼容 TTL/CMOS 逻辑信号

  • 集成 78L05 三端稳压器

  • 广泛应用于继电器驱动

  • 封装形式：DIP8、SOP8







  二路达林顿管 LC2502的应用：

  • 继电器驱动

  • 指示灯驱动

  • 显示屏驱动








  二路达林顿管 LC2502的引脚配置图：









  二路达林顿管 LC2502的极限参数：

  （除非有特殊要求，T_A=25℃）

  参数	符号	数值	单位
  驱动输出端CE电压	VCE	30	V
  钳位二极管反向耐压	Vd	30
  输入电压	VI	30
  集电极电流(连续电流)	IC	300	mA
  基极电流(连续电流)	IB	20
  结温	TJ	150	℃
  工作环境温度	Topt	-20~+85
  贮存温度	Tstg	-55~+150







  二路达林顿管 LC2502的电特性：

  （除非有特殊要求，T_A=25℃）

  参数	最小值	典型值	最大值	单位
  5V稳压器部分
  输入电压 VI	7		25	V
  输出电压 VOUT	4.8	5	5.2
  负载调整率 RLOAD		0.1	2	%
  电压调整率 PLINE		0.5	2.5
  电源纹波抑制比 R.R	50	55		dB
  输入-输出压差 VD		1.7	2	V
  静态电流 IQ			6	mA
  驱动器部分
  CE饱和压降 VC(sat)		0.8	1.1	V
  输出管集电极电流 IOLEAK		1	10	uA
  钳位二极管正向压降 V			1.5	V
  钳位二极管漏电流 IILEAK			10	uA
  输入电流 II (VI=5V)		1	2	mA
  输入电流 II (VI=12V)		3.5	5
  输入低电平 VIH			0.7	V
  输入高电平 VIL	2







  二路达林顿管 LC2502的封装外形尺寸：

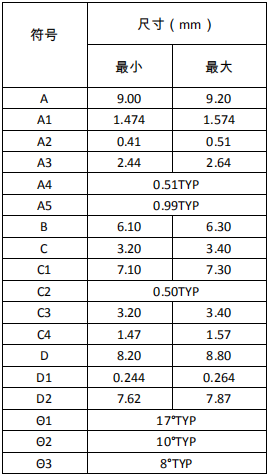

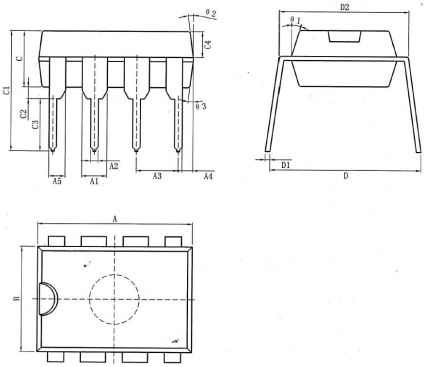

  1、DIP8封装：

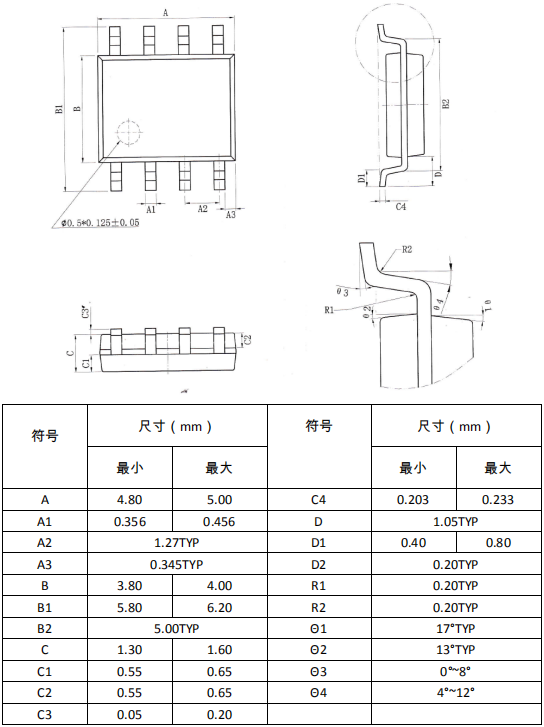

  2、SOP8封装：








  ---
