  20A单向可控硅 BT152 插件可控硅型号大全

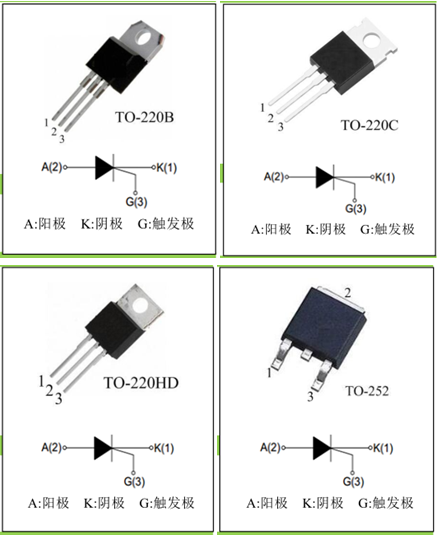

  20A单向可控硅 BT152的引脚图：









  20A单向可控硅 BT152的特点：

  • PNPN 四层结构的硅单向器件

  • P 型对通扩散隔离

  • 台面玻璃钝化工艺

  • 背面多层金属电极

  • 符合 RoHS 规范

  • 封装形式：TO-220B、TO-220C、TO-220HD、TO-252








  20A单向可控硅 BT152的应用：

          20A单向可控硅 BT152应用于：摩托车调压器、LED灯控制器、交流电开关、交直流电源变换、直发器。







  20A单向可控硅 BT152的极限参数（TCASE=25℃）：

  • 断态重复峰值电压 V_DRM/V_RRM：600/800V

  • 通态平均电流 I_T(AV)：13A

  • 通态军方根电流 I_T(RMS)：20A

  • 通态不重复浪涌电流 I_TSM：200A

  • 通态电流临界上升率 dI_T/dt：50A/μs

  • 门极峰值电流 I_GM：5A

  • 门极峰值功率 P_GM：20W

  • 门极平均功率 P_G(AV)：0.5W

  • 存储温度 T_STG：-40~+150℃

  • 工作结温 T_j：-40~+125℃








  20A单向可控硅 BT152的电特性：

  符号	参数	MIN值	TYP值	MAX值	单位
  IGT	门极触发电流			30	mA
  VGT	门极触发电压		0.7	1	V
  VGD	门极不触发电压	0.2
  IH	维持电流			50	mA
  IL	擎住电流			60
  dVD/dt	断态电压临界上升率	200			V/μs
  VTM	通态压降			1.6	V

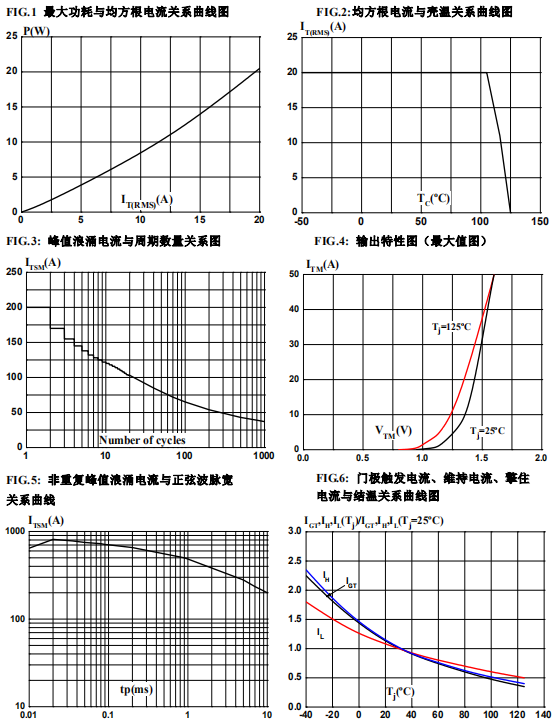

  20A单向可控硅 BT152的参数特性曲线图：









  ---
