BTA26可控硅中文资料 双向可控硅BTA26 可控硅引脚图

• 来源：宇芯电子 更新时间：2021-02-24 09:56:29点击：6次

•


  BTA26可控硅中文资料 双向可控硅BTA26 可控硅引脚图







  双向可控硅 BTA26的特点：

  • NPNPN 五层结构的硅双向器件

  • P 型对通扩散隔离

  • 台面玻璃钝化工艺

  • 背面多层金属电极

  • 工作结温高，换向能力强

  • 高电压变化率 dV/dt

  • 大电流变化率 dI/dt

  • 符合 RoHS 规范

  • 封装形式：TO-220A、TO-3P








  双向可控硅 BTA26的应用：

          双向可控硅 BTA26应用于：加热控制器、彩灯控制器、电饭煲、燃气点火器、电风扇调速器等。

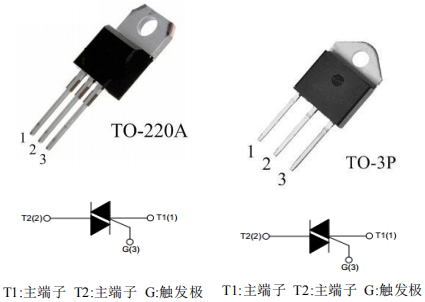

  双向可控硅 BTA26的引脚图：









  双向可控硅 BTA26的极限参数（TCASE=25℃）：

  符号	参数	数值	单位
  VDRM/VRRM	断态重复峰值电压	600/800	V
  IT(RMS)	通态均方根电流	25	A
  ITSM	通态不重复浪涌电流	250
  I2T	I2t 值	340	A2s
  dIT/dt	通态电流临界上升率	50	A/μs
  IGM	门极峰值电流	4	A
  PG(AV)	门极平均功率	1	W
  TSTG	存储温度	-40~+150	℃
  Tj	工作结温	-40~+125







  双向可控硅 BTA26的电特性：


  符号	参数	数值		单位
  		CW	BW
  IGT	门极触发电流	≤35	≤50	mA
  VGT	门极触发电压	≤1.3		V
  VGD	门极不触发电压	≥0.2
  IH	维持电流	≤50	≤75	mA
  IL	擎住电流 I-III	≤60	≤80
  	擎住电流 II	≤80	≤90
  dVD/dt	断态电压临界上升率	≥500	≥1000	V/μs
  VTM	通态压降	≤1.55		V

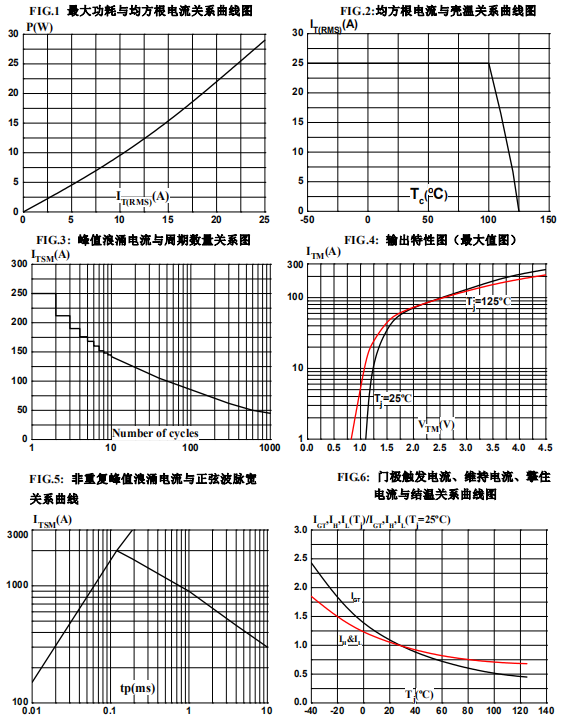

  双向可控硅 BTA26的参数特性曲线图：









  ---
