达林顿管2003 国产达林顿芯片 ULN2003应用电路图

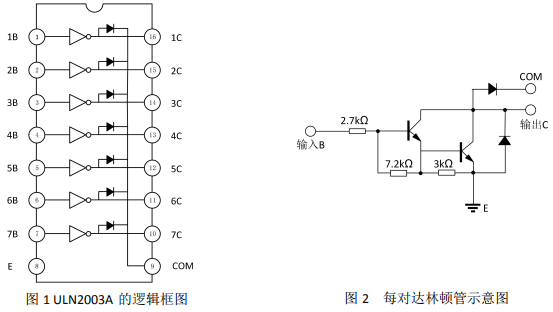

国产达林顿芯片 ULN2003的逻辑示意图：
国产达林顿芯片 ULN2003的描述：
ULN2003AN是一个单片高电压、高电流的达林顿晶体管阵列集成电路。它是由7组NPN达林顿管组成的，它的高压输出特性和阴极钳位二极管可以转换感应负载。单个达林顿对的集电极电流是250mA。达林顿管并联可以承受更大的电流。此电路主要应用于继电器驱动器，字锤驱动器，灯驱动器，显示驱动器（LED气体放电），线路驱动器和逻辑驱动器。
ULN2003AN的每组达林顿都有一个2.7kΩ串联电阻，可以直接和TTL或5V CMOS装置。
国产达林顿芯片 ULN2003的特点：
250mA 额定集电极电流（单个输出）
工作电压：30V（MAX值）
输入和各种逻辑类型兼容
国产达林顿芯片 ULN2003的极限参数：
（除非有特殊要求，TA=25℃）
| 参数 | 符号 | 数值 | 单位 |
| 集电极和发射极之间的电压 | VCE | 50 | V |
| 输入电压 | VI | 30 | |
| 集电极电流峰值 | IC | 250 | mA |
| 总的发射端电流 | IOK | 1500 | |
| 功耗 | PD | 950(Ta=25℃) 495(Ta＜85℃) | mW |
| 工作温度 | Topr | -20~+85 | ℃ |
| 存储温度 | Tstg | -65~+150 |

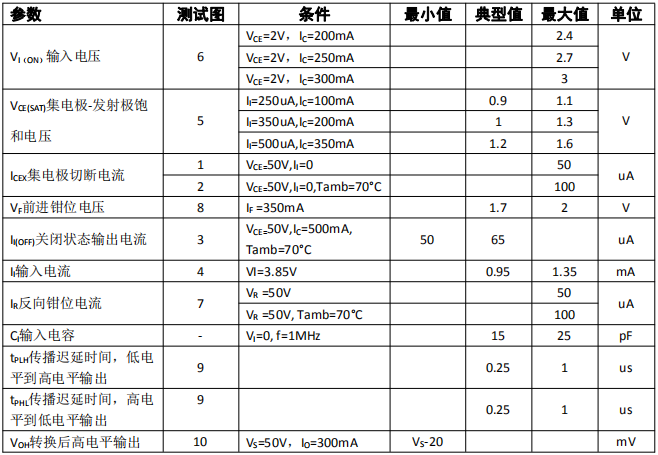

国产达林顿芯片 ULN2003的电特性：
（除非有特殊要求，TA=25℃）

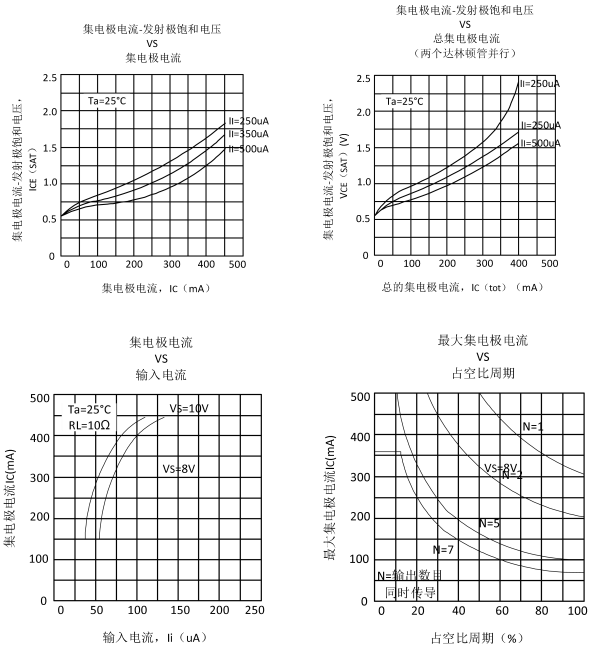

国产达林顿芯片 ULN2003的典型特性曲线图：

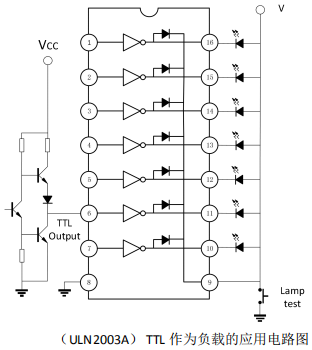

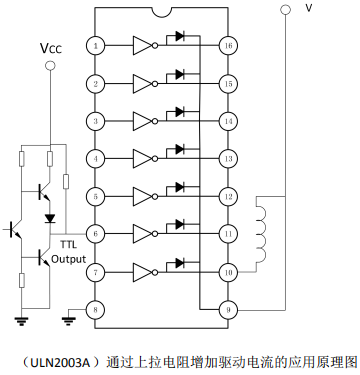

国产达林顿芯片 ULN2003的应用电路图：
