MOS管15N10 贴片100V场效应管 15N10 TO-252

• 来源：宇芯电子 更新时间：2020-12-08 17:47:20点击：6次

•


  MOS管15N10 贴片100V场效应管 15N10 TO-252















  贴片100V场效应管 15N10的应用：

  • 负载开关

  • PWN 应用程序

  • 电源管理








  贴片100V场效应管 15N10的极限值：

  （如无特殊说明，T_C=25℃）

  符号	参数	数值	单位
  VDS	漏极-源极电压	100	V
  VGS	栅极-源极电压	±20
  ID	漏极电流-连续 TC=25℃	14.1	A
  	漏极电流-连续 TC=100℃	8.1
  IDM	漏极电流-脉冲	28
  PD	功耗 TC=25℃	20.8	W
  	功耗 TA=25℃	2
  EAS	单脉冲雪崩能量	8	mJ
  TSTG	存储温度	-55~150	℃
  TJ	结温	-55~150







  贴片100V场效应管 15N10的电特性：

  （如无特殊说明，T_J=25℃）

  参数	符号	最小值	典型值	最大值	单位
  漏极-源极击穿电压	BVDSS	100	107		V
  栅极开启电压	VGS(th)	1	1.5	2.5
  内附二极管正向压降	VSD			1.2
  零栅压漏极电流	IDSS			1	uA
  栅极漏电流	IGSS			±100	nA
  静态漏源导通电阻 ID=10A,VGS=10V	RDS(ON)		88	108	mΩ
  静态漏源导通电阻 ID=8A,VGS=4.5V			93	125
  输入电容	CISS		610		pF
  输出电容	COSS		40
  反向传输电容	Crss		25
  总电荷	Qg		12		nC
  栅源电荷密度	Qgs		2.2
  栅漏电荷密度	Qgd		2.5

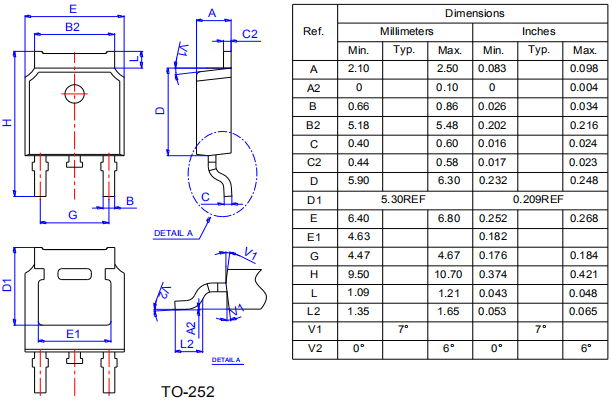

  贴片100V场效应管 15N10的封装外形尺寸：









  ---
