  BTA41 大电流可控硅 40A晶闸管 可控硅参数

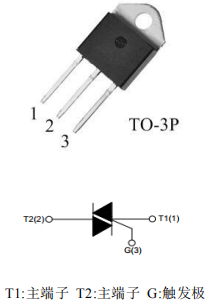

  大电流可控硅 BTA41的引脚图：









  大电流可控硅 BTA41的特点：

  • NPNPN 五层结构的硅双向器件

  • P 型对通扩散隔离

  • 台面玻璃钝化工艺

  • 背面多层金属电极

  • 工作结温高；换向能力强

  • 高电压变化率 dV/dt

  • 大电流变化率 dI/dt

  • 符合 RoHS 规范

  • 封装形式：TO-3P








  大电流可控硅 BTA41的应用领域：

          BTA41可控硅应用于：加热控制器、交流马达调速控制器、固态继电器、电动工具、热水器、按摩器、功率补偿等







  大电流可控硅 BTA41的极限参数(T_CASE=25℃)：

  • 断态重复峰值电压 V_DRM/V_RRM ----------------------------------------  600/800V

  • 通态均方根电流 I_T(RMS) -------------------------------------------------  40A

  • 通态不重复浪涌电流 I_TSM ----------------------------------------------  400A

  • 通态电流临界上升率 dI_T/dt ---------------------------------------------  50A/μs

  • 门极峰值电流 I_GM -------------------------------------------------------  8A

  • 门极平均功率 P_G(AV) ----------------------------------------------------  1W

  • 存储温度 T_STG -----------------------------------------------------------  -40~+150℃

  • 工作结温 T_j ---------------------------------------------------------------  -40~+125℃








  大电流可控硅 BTA41的电特性：

  符号	参数	数值		单位
  		CW	BW
  IGT	门极触发电流	≤35	≤50	mA
  VGT	门极触发电压	≤1.3		V
  VGD	门极不触发电压	≥0.2
  IH	维持电流	≤50	≤75	mA
  IL	擎住电流 I-III	≤60	≤80
  	擎住电流 II	≤80	≤100
  dVD/dt	断态电压临界上升率	≥500	≥1000	V/μs
  VTM	通态压降	≤1.55		V







  大电流可控硅 BTA41的热阻：

  符号	参数	数值	单位
  Rth(j-c)	结到管壳的热阻(AC)	0.9	℃/W
  Rth(j-a)	结到环境的热阻	50

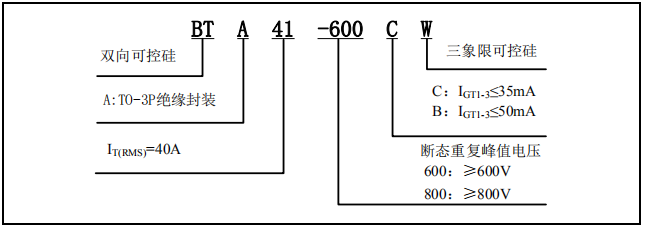

  大电流可控硅 BTA41的型号、标识说明：

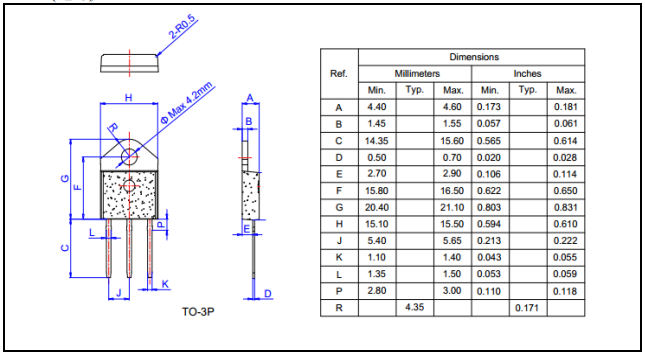

  大电流可控硅 BTA41的封装外形尺寸：









  ---
