GM6430 100V场效应管 GM6430 SOT-23 贴片MOS管

• 来源：宇芯电子 更新时间：2020-11-11 14:39:13点击：6次

•


  GM6430 100V场效应管 GM6430 SOT-23 贴片MOS管







  100V场效应管 GM6430的引脚图：










  100V场效应管 GM6430的极限值：

  参数	符号	数值	单位
  漏极-源极电压	BVDSS	60	V
  栅极-源极电压	VGS	±20
  漏极电流-连续	IDR	4	A
  漏极电流-脉冲	IDRM	8
  总耗散功率 TA=25℃	PD	1200	mW
  热阻	RθJA	150	℃/W
  结温和存储温度	TJ,Tstg	150℃,-55~+150℃







  100V场效应管 GM6430的电特性：

  (如无特说说明，T_A=25℃)

  参数	符号	最小值	典型值	最大值	单位
  漏极-源极击穿电压	BVDSS	60			V
  栅极开启电压	VGS(th)	1		3
  内附二极管正向压降	VSD			1.5
  零栅压漏极电流	IDSS			1	uA
  栅极漏电流	IGSS			±100	nA
  静态漏源导通电阻 ID=4A,VGS=10V	RDS(ON)		30	36	mΩ
  静态漏源导通电阻 ID=3A,VGS=4.5V			36	43
  输入电容	CISS			950	pF
  共源输出电容	COSS			325
  开启时间	t(on)			50	ns
  关断时间	t(off)			90

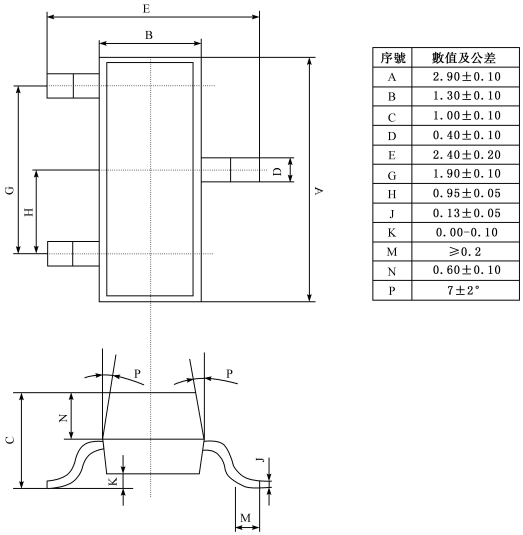

  100V场效应管 GM6430的封装外形尺寸：









  ---
