三端稳压 78L05的应用线路图 78L05 稳压IC

• 来源：宇芯电子 更新时间：2020-11-02 10:26:39点击：6次

•


  三端稳压 78L05的应用线路图 78L05 稳压IC







  三端稳压 78L05的概述：

         78L05是一颗三端稳压电源调整器，能被用作齐纳二极管/电阻器组合替换。它提供二个数量级的有效的产品改善阻抗，低静态电流。这些特性使稳压器可以给本机或板卡稳压提供一个很好的解决噪声干扰问题的方案。78L05提供一个极好计算机主板立体声电源解决方案。

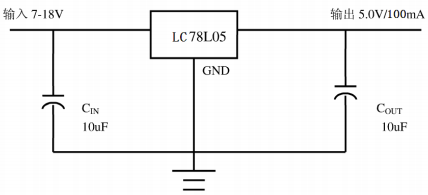

  三端稳压 78L05的应用线路图：









  三端稳压 78L05的特点：


  • 输出电流可达 100mA

  • 输出电压 5.0V

  • 输出精度可达±4%

  • 简单的外围电路

  • 静电防护 ESD 可达 2.7KV

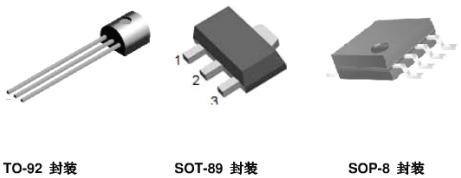

  • TO-92、SOT-89、SOP-8








  三端稳压 78L05的应用领域：

  • 网络产品

  • DVD-ROM、CD-ROM

  • 声卡和电脑主板

  • 线性稳压源

  • 控制器

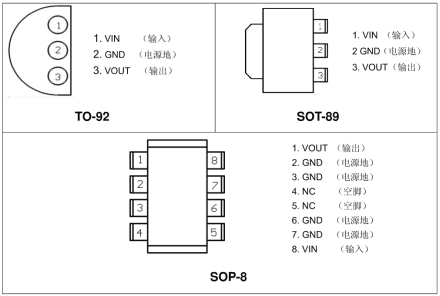

  三端稳压 78L05的引脚图：















  三端稳压 78L05的极限参数：

  参数	符号	数值	单位
  功耗	P	0.75	W
  输入电压	VIN	18	V
  封装热阻抗	θJA	150(TO-92)	℃/W
  烙铁焊接温度(10秒)	TLEAD	260	℃
  工作温度范围	TJ	0~+125
  存储温度	TSTG	-65~+150
  静电防护	VESD	2.7	KV

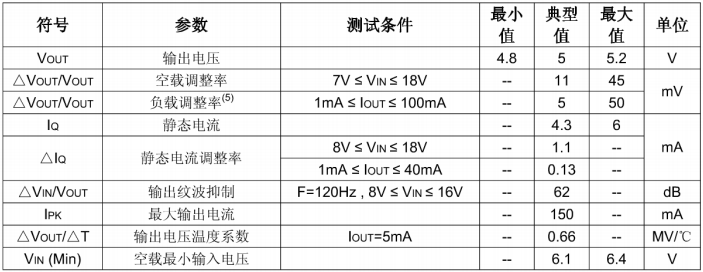

  三端稳压 78L05的电性能参数：

  VIN=10V;IOUT=10mA;CIN=0.33μF;COUT=0.1μF;TJ=25℃有特殊说明的除外。

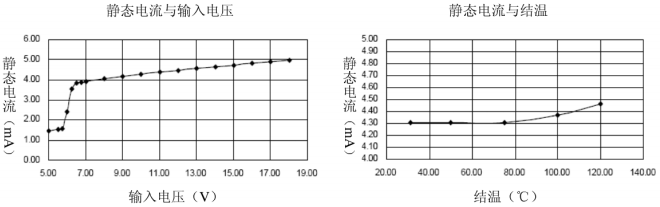

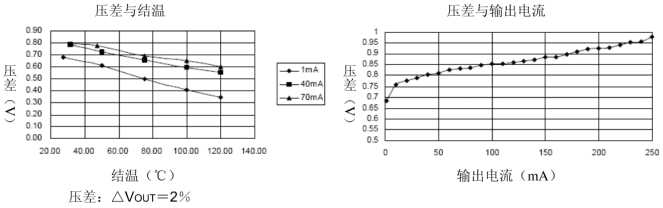

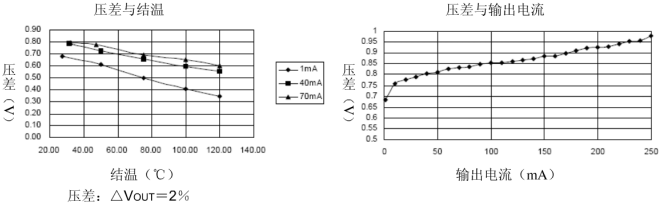

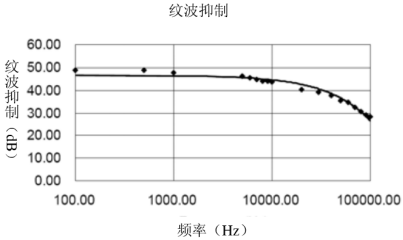

  三端稳压 78L05的特性曲线：

  VIN=10V;IOUT=40mA;CIN=0.33μF;COUT=0.1μF;TJ=25℃有特殊说明的除外。

























  ---
