  运放IC LM324 四运算放大器 LM324 运放芯片







  四运算放大器 LM324的描述：

          LM324内部包括有四个独立的、高增益、内部频率补偿的四运算放大器，适合于电源电压范围很宽的单电源使用，也适用于双电源工作模式，在推荐的工作条件下，电源电流与电源电压无关。它的使用范围包括传感放大器、直流增益模组和其他所有可用单电源供电的使用运算放大器的场合。







  四运算放大器 LM324的应用领域：

  • 传感放大器

  • 直流增益模组








  四运算放大器 LM324的特点：


  • 工内置频率补偿回路

  • 直流电压增益高(约 100dB)

  • 单位增益频带宽(约 1MHz)

  • 电源电压范围宽：单电源(3~32V)、双电源(±15~±16V)

  • 低功耗电流 0.5mA，适合于电池供电

  • 共模输入电压范围宽，接近地电平

  • 输出电压摆幅大(0至Vcc-1.5V)

  • 封装形式：DIP14、SOP14

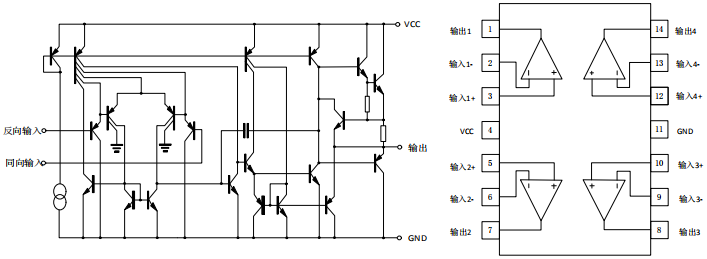

  四运算放大器 LM324的引脚图和原理图：

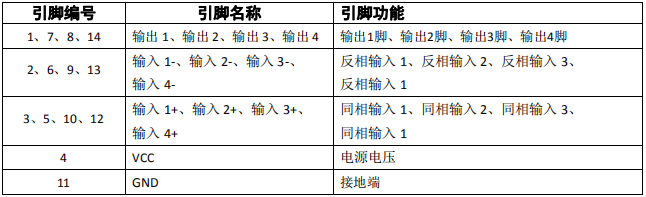

  四运算放大器 LM324的引脚功能描述：










  四运算放大器 LM324的极限参数：

  除非有特殊要求，T_A=25℃

  参数	符号	数值	单位
  电源电压(单电源)	VCC	32	V
  电源电压(双电源)		±16
  差模输入电压	VIDR	32	V
  共模输入电压	VIN	-0.3~32
  输入电流	IIN	50	mA
  功耗	PD	570	mW
  工作环境温度	TA	0~+70	℃
  贮存温度	Tstg	-65~+150







  四运算放大器 LM324的电特性：

  除非有特殊要求，T_A=25℃，Vcc=5V

  参数	最小值	典型值	最大值	单位
  输入失调电压 VIO		2	5	mV
  输入失调电流 IIO		3	30	nA
  输入偏置电流 IBIAS		45	150
  输入共模电压范围 VICR	0		VCC-1.5	V
  电源电流 ICC (在整个温度范围上，RL=∞，VCC=5V)		0.7	1.2	mA
  电源电流 ICC (在整个温度范围上，RL=∞，VCC=30V)		1.4	3
  大信号电压增益 GV	50	100		V/mV
  共模抑制比 CMRR	70	85		dB
  电源纹波抑制比 PSRR	65	100
  通道分离度 CS		120
  短路电流 ISC		40	60	mA
  输出源电流 ISOURCE	50	100		V/mV
  输出高电平摆幅 VOH VCC=30V，RL=2K	26			V
  输出高电平摆幅 VOH VCC=30V，RL=10K	27	29
  输出低电平摆幅 VOL VCC=15V，RL≥10K		5	20	mV







  ---
