  三端稳压管 AMS1117的性能介绍：

          AMS1117是低压差的三端线性稳压电路。外围应用电路简单，固定电压版本只需输入输出两个电容和负载即可工作。芯片内部包括启动电路，偏置电路，电压基准源电路，过热保护，过流保护，功率管及其驱动电路等模块组成。其中过流保护和过热保护模块，能够在应用电路的环境温度大于120℃以上或负载电流大于1.1A时，保证芯片和系统的安全。

          AMS1117的参考电压电路提供稳定的参考电平，由于采用内部的修正技术，保证输出电压精度达到±1%，同时由于参考电压经过精心的温度补偿设计考虑，使得芯片的输出电压的温度漂移系数小于100ppm/℃。







  三端稳压管 AMS1117的典型应用及说明：

          三端稳压器AMS1117包括各种固定电压版本和可调版本，其应用简单，典型应用如图所示：









  应用提示：

  1、对于所有应用电路均推荐使用输入旁路电容C1为10uF钽电容。

  2、为保证电路的稳定性，在输出端接22uF钽电容C2。

  3、 若想进一步提高纹波抑制比可考虑使用可调电压版本，并在可调端接旁路电容CAdjust，推荐使用10uF左右的钽电容。22uF的输出电容基本可以满足在所有工作条件下，电路正常工作。CAdjust值得选取满足2*Fripple*CADjust＜R1。




         AMS1117在输出端和可调端之间提供1.25V的参考电压，客户可根据需要通过电阻倍增的方式调整到所需要的电压。如图所示，图中R1、R2为倍增电阻。









  说明：


          可调版本的输出电压等于Vout=Vref*(1+R2/R1)+IAdj*R2，由于IAdj较小（50uA左右），远小于流过R1的电路（4mA左右），因此可忽略。

          R1的值的选取：为了保证可调版本的正常工作，R1值应在200~350Ω之间，此时电路能提供的最小工作电流约为0mA，最佳工作点所对应的最小工作电流大于5mA。若R1值过大，则电路正常工作的最小工作电流为4mA，最佳工作点所对应的最小工作电流大于10mA。




  散热问题：

          AMS1117最大能提供1A以上电流，因此当电流工作在大电流，高输入输出电压情况下时，芯片自身所消耗功耗将达到几瓦的数量级，此时必须考虑芯片的热耗散能力。AMS1117的SOT-223贴片式封装形式热阻约为20°C/W（从芯片的内部到封装基板），从封装基板和环境温度之间的热阻取决于应用AMS1117的PCB板上的铜箔面积，当铜箔面积等于5cm*5cm（正反两面）时，该热阻约为30°C/W。因此总的热阻为20°C/W。若想进一步降低热阻则需适当增加铜箔面积。

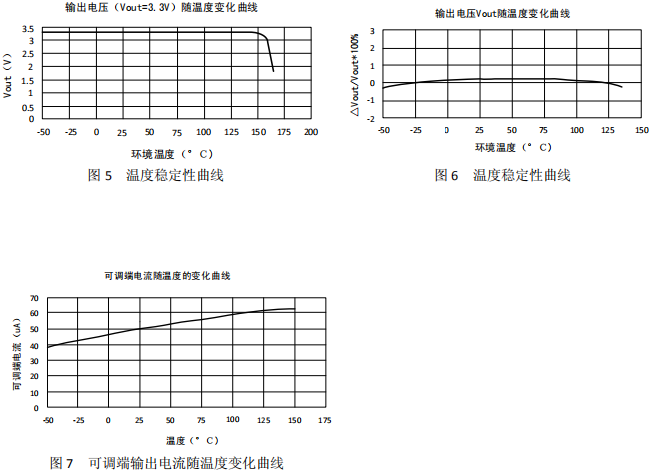

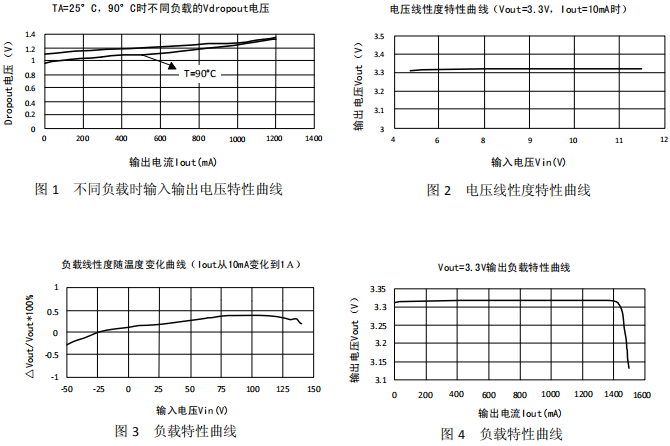

  三端稳压管 AMS1117的典型应用曲线图：















  ---
