  大芯片达林顿管 ULN2003H SOP-16 达林顿芯片 ULN2003H







  达林顿芯片 ULN2003H的描述：

          ULN2003H 是一个单片高电压、高电流的达林顿晶体管阵列集成电路。它是由7组NPN达林顿管组成的，它的高压输出特性和阴极钳位二极管可以转换感应负载。单个达林顿对的集电极电流是250mA。达林顿管并联可以承受更大的电流。此电路主要应用于继电器驱动器，字锤驱动器，灯驱动器，显示驱动器（LED气体放电），线路驱动器和逻辑驱动器。

          ULN2003H 的每组达林顿都有一个2.7kΩ串联电阻，可以直接和TTL或5V CMOS装置。







  达林顿芯片 ULN2003H的应用领域：


  • 继电器驱动器

  • 字锤驱动器

  • 灯驱动器

  • 逻辑驱动器








  达林顿芯片 ULN2003H的特点：

  • 500mA额定集电极电流(单个输出)

  • 最高耐压电压：50V

  • 输入和各种逻辑类型兼容

  • 封装形式：DIP-16、SOP-16

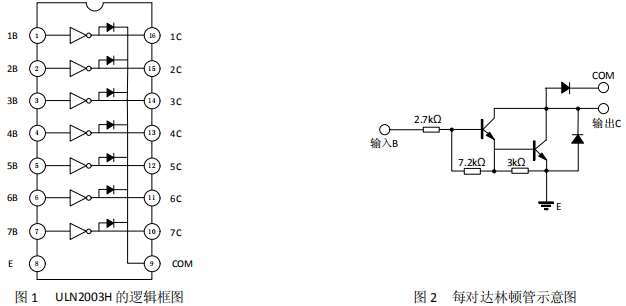

  达林顿芯片 ULN2003H的引脚图：









  达林顿芯片 ULN2003H的极限参数：

  （除非有特殊要求，T_A=25℃）

  参数	符号	数值	单位
  集电极和发射极之间的电压	VCE	50	V
  输入电压	VI	30
  集电极电流峰值	IC	500	mA
  总的发射端电流	IOK	1500
  功率消耗 Tamb=25℃	PD	950	mW
  功率消耗 Tamb=85℃		495
  工作温度	Topr	-20~+85	℃
  贮存温度	Tstg	-65~+150

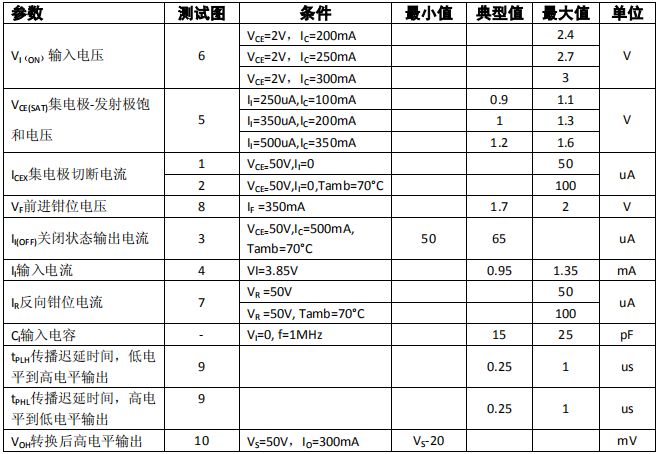

  达林顿芯片 ULN2003H的电特性：

  除非有特殊要求，T_A=25℃









  ---
