  MCR100-6参数及管脚 国产可控硅100-6







  国产可控硅 MCR100-6的管脚图：









  国产可控硅 MCR100-6的特点：

  • PNPN 四层结构的硅单向器件

  • 门极灵敏触发

  • P 型对通扩散隔离

  • 台面玻璃钝化工艺

  • 背面多层金属电极

  • 符合 RoHS 规范

  • 封装形式：SOT-23-3L、TO-92








  国产可控硅 MCR100-6的应用：


           MCR100-6可控硅应用于：脉冲点火器、负离子发生器、逻辑电路驱动、彩灯控制器、漏电保护器、吸尘器软启动...








  国产可控硅 MCR100-6的极限参数(T_CASE=25℃)：

  • 断态重复峰值电压 V_DRM/V_RRM：400V

  • 通态均方根电流 I_T(RMS)：0.8A

  • 通态平均电流 I_T(AV)：0.5A

  • 通态不重复浪涌电流 I_TSM：8A

  • 通态电流临界上升率 dI_T/dt：50A/μs

  • 门极峰值电流 I_GM：0.2A

  • 门极峰值功率 P_GM：0.5W

  • 门极平均功率 P_G(AV)：0.1W

  • 存储温度 T_STG：-40~+150℃

  • 工作结温 T_j：-40~+110℃








  国产可控硅 MCR100-6的电特性：

  符号	参数	数值	单位
  IGT	门极触发电流	10~200	μA
  VGT	门极触发电压	0.8	V
  VGD	门极不触发电压	0.2
  IH	维持电流	3	mA
  IL	擎住电流	4
  dVD/dt	断态电压临界上升率	10	V/μs
  VTM	通态压降	1.5	V







  国产可控硅 MCR100-6的封装外形尺寸：

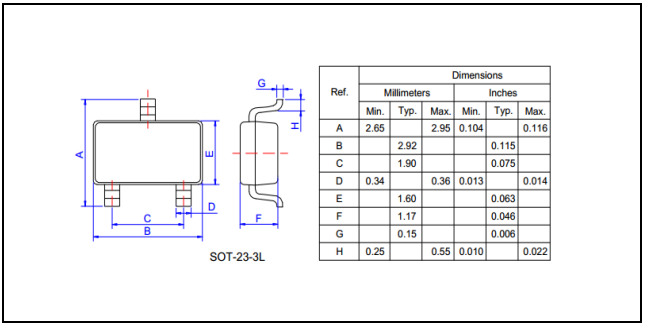

  1、SOT-23-3L：

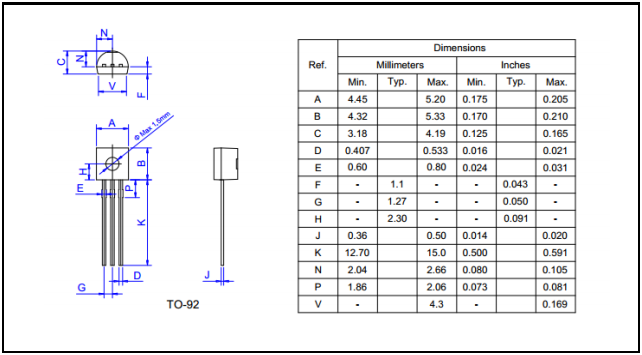

  2、TO-92：









  ---
