  3A稳压IC LM2576 开关型降压稳压器 LM2576的典型应用图







  3A稳压IC LM2576的概述：

          LM2576 系列的稳压器是单片集成电路，能提供降压开关稳压器(buck)的各种功能，能驱动 3A 的负载，优异的线性和负载调整能力。这些器件的固定输出电压有3.3V，5V，12V，15V，还有可能调整输出的型号。

          这些稳压器内部含有频率补偿器和一个固定频率振荡器，将外部元件的数目减到最少，使用简便。


          LM2576 的效率比流行的三段线性稳压器要高得多，是理想替代。一般情况下不需要或只要很小尺寸的外加热散热片。

          已经优化可和 LM2576 一起使用的标准系列电感好几个不同的电感生成商提供。此特征大大简化了开关电源的设计。

          其他特征包括：在指定输入电压和输出负载条件下保证输出电压的 ±4% 误差，以及振荡器频率的 ±10% 误差。还包括外部的关断电路，特征有 50μA(典型值)待机电流。

          输出开关包括逐周限流，以及在故障状态下提供完全保护的热关断功能。







  3A稳压IC LM2576的特点：

  • 3.3V，5V，12V，15V 和可调节输出电压型号

  • 可调节输出型号输出电压范围在线性和负载条件下 1.23~37V(HV 型号 57V)最大 ±4%

  • 保证 3A 输出电流

  • 输入电压范围广，40V至 HV 型号 60V

  • 只需 4 个外部器件支持

  • 52kHz 固定频率内部振荡器

  • TTL 关断能力，低功耗待机模式

  • 高效率

  • 使用现成可用的标准电感

  • 热关断及电流限制保护








  3A稳压IC LM2576的应用：

  • 简单高效的降压(Buck)稳压器

  • 线性稳压器的高效预稳压器

  • 卡上开关稳压器

  • 正到负的变换器(Buck-Boost)

  • 负升压变换器

  • 为电池充电器做电源

  • 与 National Semi.、On Semi.的LM2576完全互换








  3A稳压IC LM2576的管脚定义：

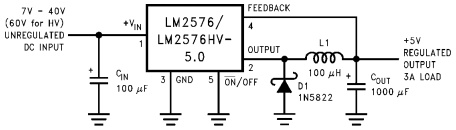

  3A稳压IC LM2576的典型应用图(固定输出电压型号)：

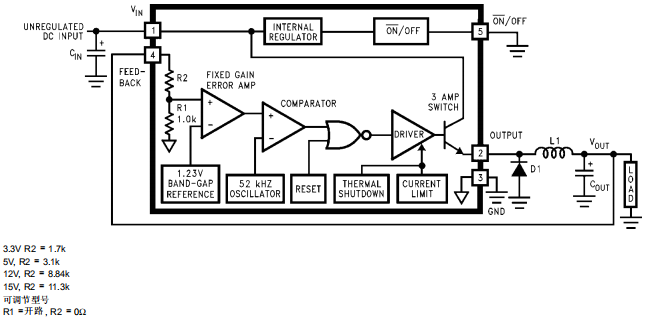

  3A稳压IC LM2576的框图：









  3A稳压IC LM2576的最大额定值：

  • 电源电压：40V

  • 通/断管脚输入电压：-0.3V≤V≤+V_IN

  • 对地输出电压(稳态)：-1V

  • 保存温度范围：-65℃至+150℃

  • 最大结温：150℃

  • 最小精度放电额定值(C=100pF，R=1.5kΩ)：2kV

  • 引线温度(焊接，10秒)：260℃

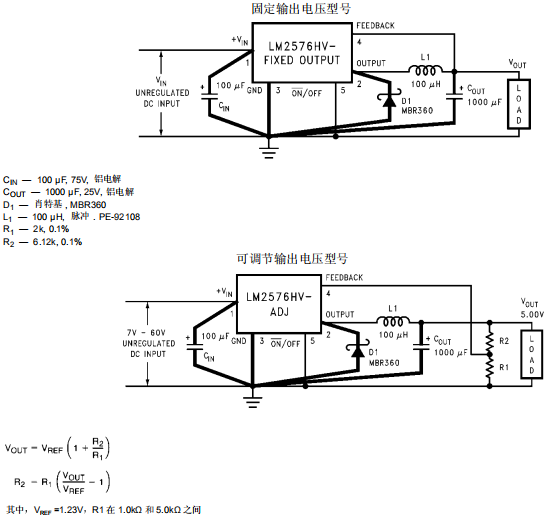

  3A稳压IC LM2576的测试电路和PCB布局原则：

          在任何开关稳压器中，印刷电路板的布局都很重要。由于引线电感，快速切换的电流会引起电感瞬变，造成许多问题。要使电感和接地回路最小，就要使用粗线标出的引线尽量短。要获得最好的结果，应使用单点接地(如图示)或接地电平结构。当使用可调节型号的稳压器时，应把调节电阻尽可能靠近稳压器，让敏感的反馈接线尽量短。












  ---
