4A单向可控硅 X0405的封装管脚及参数

• 来源：宇芯电子 更新时间：2020-07-17 14:40:35点击：6次

•


  4A单向可控硅 X0405的封装管脚及参数







  4A单向可控硅 X0405的引脚图：









  4A单向可控硅 X0405的应用：

          X0405可控硅应用于：脉冲点火器、负离子发生器、逻辑电路驱动、直发器、调光开关、咖啡壶、LED 控制器等等。







  4A单向可控硅 X0405的特点：

  • PNPN 四层结构的硅单向器件

  • 门极灵敏触发

  • P 型对通扩散隔离

  • 台面玻璃钝化工艺

  • 背面多层金属电极

  • 符合 RoHS 规范

  • 封装形式：TO-126、TO-252、TO-202B








  4A单向可控硅 X0405的极限值：

  • 断态重复峰值电压 V_DRM/V_RRM ------------------------------------------ 600/800V

  • 通态均方根电流 I_T(RMS) --------------------------------------------------- 4A

  • 通态电流临界上升率 dI_T/dt ------------------------------------------------ 50A/μs

  • 门极峰值电流 I_GM ---------------------------------------------------------- 1.2A

  • 门极峰值功率 P_GM --------------------------------------------------------- 1W

  • 门极平均功率 P_G(AV) ------------------------------------------------------- 0.2W

  • 存储温度 T_STG -------------------------------------------------------------- -40~+150℃

  • 工作结温 T_J ------------------------------------------------------------------ -40~+110℃








  4A单向可控硅 X0405的电特性：

  符号	参数	数值	单位
  IGT	门极触发电流	10~200	μA
  VGT	门极触发电压	0.65	V
  VGD	门极不触发电压	0.2	V
  IH	维持电流	5	mA
  IL	擎住电流	6	mA
  dVD/dt	断态电压临界上升率	10	V/μs
  VTM	通态压降	1.55	V

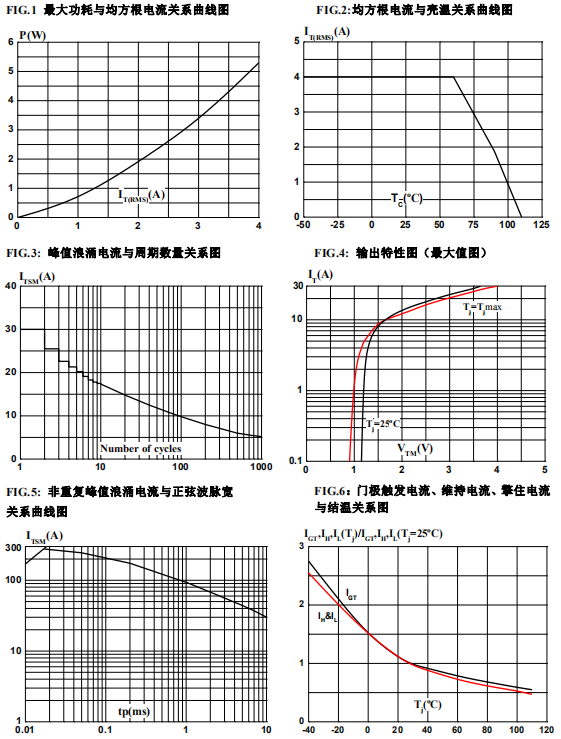

  4A单向可控硅 X0405的参数特性参数：









  ---
