  BT131 1A小电流双向可控硅 BT131可控硅引脚图







  BT131的特点：

  • NPNPN 五层结构的硅双向器件

  • P 型对通扩散隔离

  • 台面玻璃钝化工艺

  • 背面多层金属电极

  • 符合 RoHS 规范

  • 封装形式：SOT-89-3L、TO-92、SOT-223-3L








  BT131的引脚图：









  BT131的应用：

           加热控制器、彩灯控制器、电饭煲、燃气点火器、电风扇调速器等...








  BT131的极限值(T_CASE=25℃)：

  • 断态重复峰值电压 V_DRM/V_RRM：600/800V

  • 通态均方根电流 I_T(RMS)：1A

  • 通态不重复浪涌电流 I_TSM：16A

  • 门极峰值电流 I_GM：2A

  • 门极峰值功率 P_GM：5W

  • 门极平均功率 P_G(AV)：0.5W

  • 存储温度 T_STG：-40~+150℃

  • 工作结温 T_j：-40~+125℃








  BT131的电特性：

  符号	参数	数值		单位
  		D	E
  IGT	门极触发电流  I-II-III	≤3	≤5	mA
  	门极触发电流  IV	≤5	≤10
  VGT	门极触发电压	≤1.3		V
  VGD	门极不触发电压	≥0.2
  IH	维持电流	≤5	≤5	mA
  IL	擎住电流  I-III-IV	≤6	≤10
  	擎住电流  II	≤10	≤15
  dVD/dt	断态电压临界上升率	≥20	≥50	V/μs
  VTM	通态压降	≤1.55		V
  IDRM/IRRM	断态重复峰值电流 VD=VDRM/VRRM,Tj=25℃	≤5		μA
  	断态重复峰值电流 VD=VDRM/VRRM,Tj=125℃	≤100

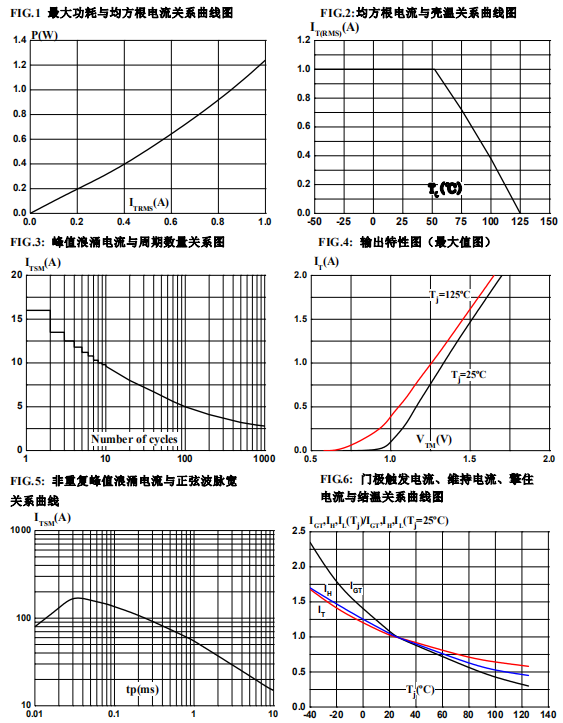

  BT131的参数特性曲线：









  ---
