双向可控硅BTB06的产品标识说明和主要参数

• 来源：宇芯电子 更新时间：2020-07-01 10:26:04点击：6次

•


  双向可控硅BTB06的产品标识说明和主要参数







  双向可控硅BTB06的极限值：

  • 断态重复峰值电压 V_DRM/V_RRM ---------------------------------------- 600/800V

  • 通态均方根电流 I_T(RMS) ------------------------------------------------- 6A

  • 通态电流临界上升率 dI_T/dt ---------------------------------------------- 50A/μs

  • 门极峰值电流 I_GM -------------------------------------------------------- 4A

  • 门极平均功率 P_G(AV) ----------------------------------------------------- 1W

  • 存储温度 T_STG ------------------------------------------------------------- -40~+150℃

  • 工作温度 T_J ---------------------------------------------------------------- -40~+125℃








  双向可控硅BTB06的产品应用领域：

          双向可控硅BTB06应用于：加热控制器、调光/调速控制器、洗衣机、搅拌机、果汁机、面包机、吸尘器等家用电器。

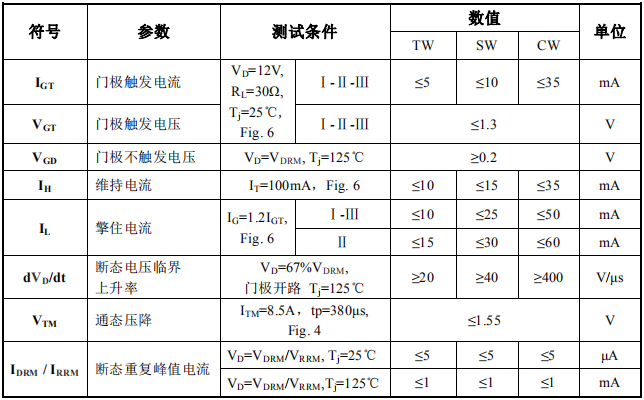

  双向可控硅BTB06的电特性：

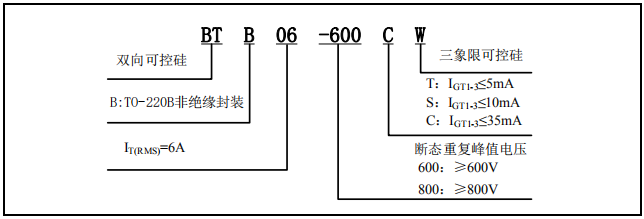

  双向可控硅BTB06的标识说明：









  双向可控硅BTB06的特点：

  • NPNPN 五层结构的硅双向器件

  • P 型对通扩散隔离

  • 台面玻璃钝化工艺

  • 背面多层金属电极

  • 工作结温高，换向能力强

  • 高电压变化率 dV/dt

  • 大电流变化率 dI/dt

  • 符合 RoHS 规范








  ---
