  T405是什么可控硅？它的具体参数是什么？







  可控硅 T405的极限参数(T_CASE=25℃)：

  • 断态重复峰值电压 V_DRM/V_RRM ---------------------------------------- 600/800V

  • 通态均方根电流 I_T(RMS) ------------------------------------------------- 4A

  • 通态电流临界上升率 dI_T/dt --------------------------------------------- 50A/μs

  • 门极峰值电流 I_GM ------------------------------------------------------- 4A

  • 门极峰值功率 P_GM  ----------------------------------------------------- 4W

  • 门极平均功率 P_G(AV) --------------------------------------------------- 1W

  • 存储温度 T_STG ---------------------------------------------------------- -40~+150℃

  • 工作结温 T_J ------------------------------------------------------------- -40~+125℃








  可控硅 T405的引脚图：









  可控硅 T405的应用领域：

         T405可控硅应用于：加热控制器、马达调速控制器、麻将机、搅拌机、直发器、面包机等家用电器。

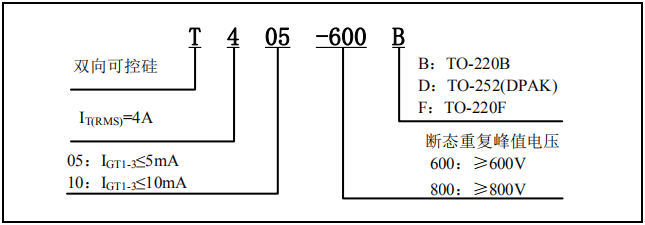

  可控硅 T405的标识说明：









  可控硅 T405的电特性：

  符号	参数	数值	单位
  IGT	门极触发电流	≤5	mA
  VGT	门极触发电压	≤1.3	V
  VGD	门极不触发电压	≥0.2
  IH	维持电流	≤10	mA
  IL	擎住电流 I-III	≤10
  	擎住电流 II	≤15
  dVD/dt	断态电压临界上升率	≥20	V/μs
  VTM	通态压降	≤1.55	V

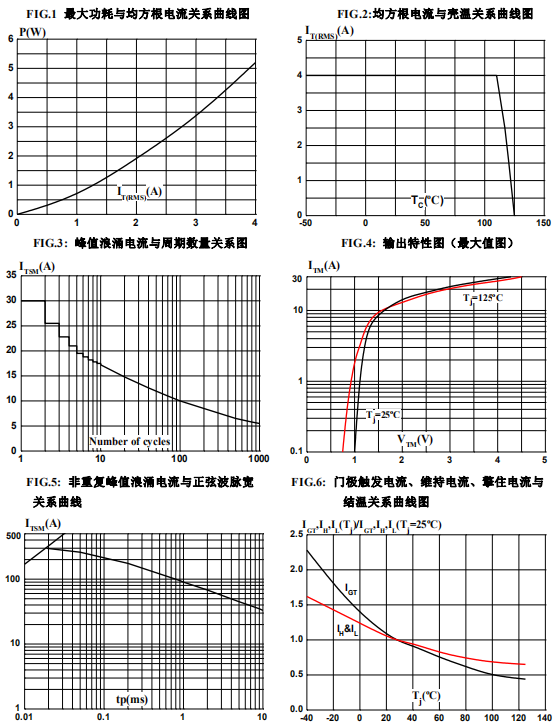

  可控硅 T405的参数曲线：









  ---
