塑封可控硅 T1610 TO-220F 可控硅参数

• 来源：宇芯电子 更新时间：2020-04-23 14:29:49点击：6次

•


  塑封可控硅 T1610 TO-220F 可控硅参数







  一、T1610的应用：

          加热控制器、马达调速控制器、麻将机、搅拌机、直发器、面包机等家用电器







  二、T1610的脚位图：









  三、T1610的极限参数(T_CASE=25℃)：

  • 断态重复峰值电压：600/800V

  • 通态均方根电流：16A

  • 通态不重复浪涌电流：160A

  • 通态电流临界上升率：50A/μs

  • 门极峰值电流：4A

  • 门极平均功率：1W

  • 存储温度：-40~+150℃

  • 工作结温：-40~+125℃








  四、T1610的电特性：

  符号	参数	数值	单位
  IGT	门极触发电流	≤10	mA
  VGT	门极触发电压	≤1.3	V
  VGD	门极不触发电压	≥0.2
  IH	维持电流	≤15	mA
  IL	擎住电流 I-III	≤25
  	擎住电流 II	≤30
  dVD/dt	断态电压临界上升率	≥40	V/μs
  VTM	通态压降	≤1.55	V
  IDRM/IRRM	断态重复峰值电流 VD=VDRM/VRRM,Tj=25℃	≤5	μA
  	断态重复峰值电流 VD=VDRM/VRRM,Tj=125℃	≤1	mA







  五、T1610的热阻：

  • 结到管壳的热阻(AC)：2.1℃/W

  • 结到环境的热阻：60℃/W

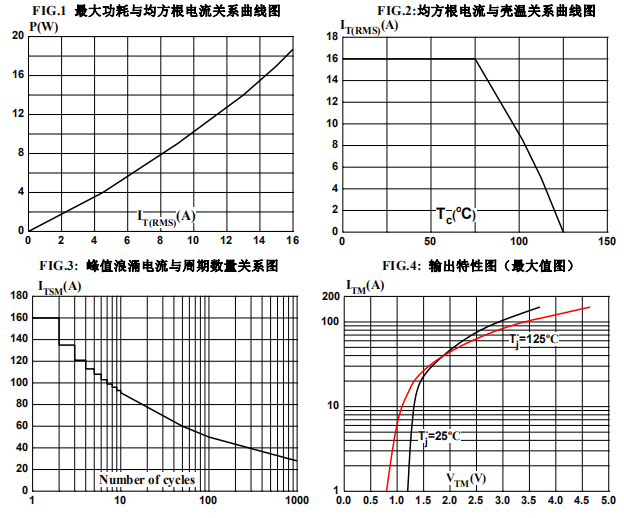

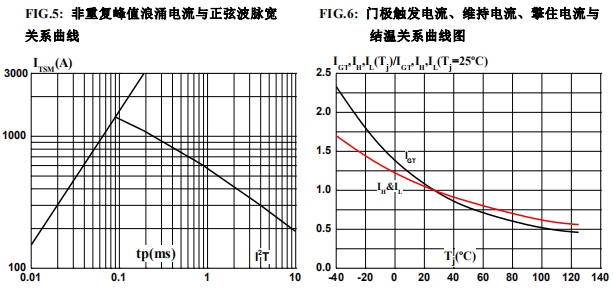

  六、T1610的参数特性曲线：












  ---
