  达林顿驱动IC ULN2003AN 达林顿管 ULN2003







  达林顿驱动IC ULN2003AN的描述：

          ULN2003AN是一个单片高电压、高电流的达林顿晶体管阵列集成电路。它是由7组NPN达林顿管组成的，它的高压输出特性和阴极钳位二极管可以转换感应负载。单个达林顿对的集电极电流是250mA。达林顿管并联可以承受更大的电流。此电路主要应用于继电器驱动器，字锤驱动器，灯驱动器，显示驱动器（LED气体放电），线路驱动器和逻辑驱动器。

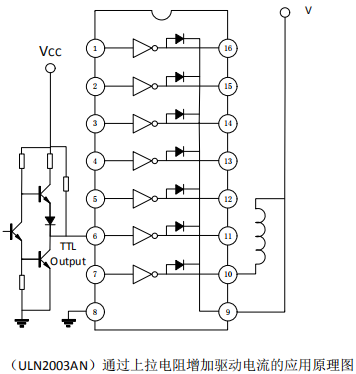

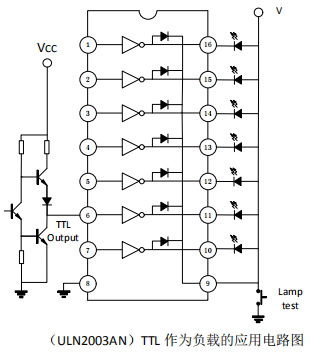

          ULN2003AN的每组达林顿都有一个2.7kΩ串联电阻，可以直接和TTL或5V CMOS装置。

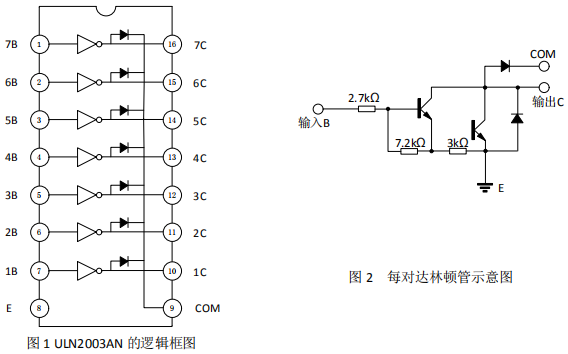

  达林顿驱动IC ULN2003AN的逻辑示意图：









  达林顿驱动IC ULN2003AN的特点：

  • 250mA额定集电极电流(单个输出)

  • 最高工作电压：30V

  • 输入和各种逻辑类型兼容

  • 封装形式：DIP-16、SOP-16








  达林顿驱动IC ULN2003AN的极限值：

  除非有特殊要求，T_A=25℃

  参数	符号	数值	单位
  集电极和发射极之间的电压	VCE	50	V
  输入电压	VI	30
  集电极电流峰值	IC	250	mA
  总的发射端电流	IOK	1500
  功率消耗 Tamb=25℃	Pd	950	mW
  功率消耗 Tamb＜85℃		495
  工作温度	Topr	-20~+85	℃
  贮存温度	Tstg	-65~+150

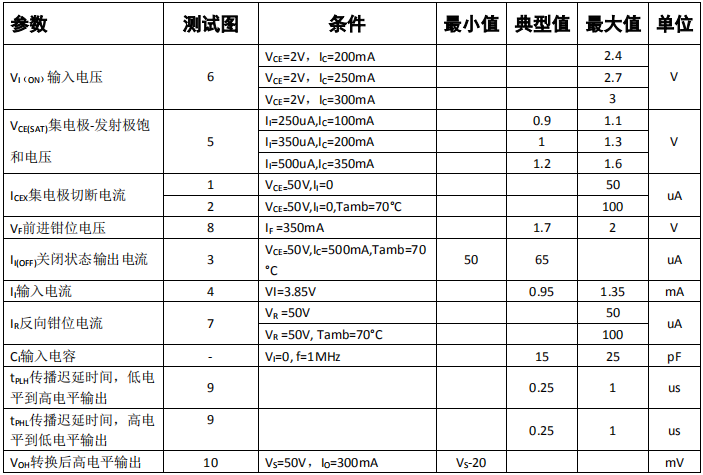

  达林顿驱动IC ULN2003AN的电特性：

  除非有特殊要求，T_A=25℃









  达林顿驱动IC ULN2003AN的典型特性曲线图：









  达林顿驱动IC ULN2003AN的封装外形尺寸：

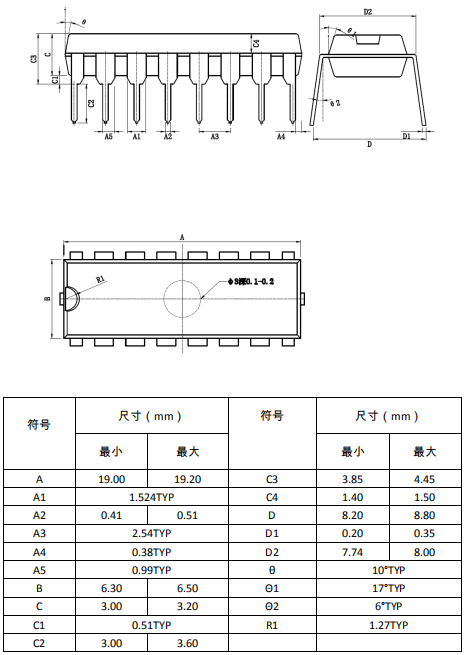

  DIP16：

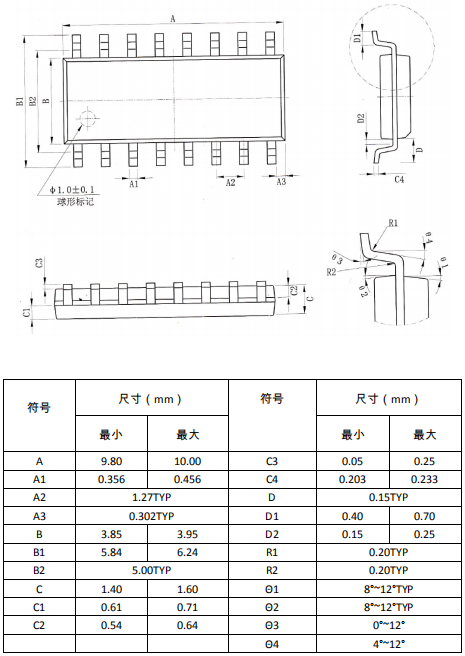

  SOP16：









  ---
