AMS1117 1A低压差线性稳压器 可调电压稳压器
一、AMS1117的描述：
AMS1117是一款低压差的线性稳压器，当输出1A电流时，输入输出的电压差典型值仅为1.4V。
AMS1117除了能提供多种固定电压版本外(Vout=1.8V，3.3V，5V)，还提供可调输出版本，该版本能提供的输出电压范围为1.25V~10V。
AMS1117提供完善的过流保护和过热保护功能(AMS1117 正常工作环境温度范围极宽，为-10℃~85℃)，确保芯片和电源系统的稳定性。同时在产品生产中应用先进的修正技术，确保输出电压和参考源精度在±1%的精度范围内。
AMS1117采用SOT-223、TO-252、SOT-89的封装形式。
二、AMS1117的应用：
计算机主板、显卡
LCD监视器及LCD TV
DVD解码板
ADSL等设备
开关电源的后级稳压
三、AMS1117的特点：
包括三端可调输出和固定电压输出版本(固定电压包括1.8V、3.3V、5V、ADJ等，其他电压规格可根据用户定制)
最大输出电流为1A
输出电压精度高达±1%
稳定工作电压范围为12V
电压线性度为0.2%
负载线性度为0.4%
环境温度：TA的范围是-10℃~85℃

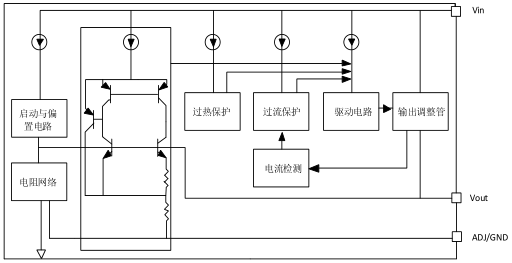

四、AMS1117的内部结构图：

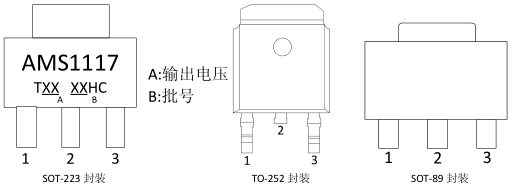

五、AMS1117的引脚配置：
六、AMS1117的极限值：
| 参数 | 符号 | 数值 | 单位 |
| 输入电源电压 | Vin | 12 | V |
| 最大结温 | TJ | 150 | ℃ |
| 工作环境温度 | Ta | 85 | |
| 贮存温度 | Ts | -10~+85 | |
| 引脚温度(焊接时间10s) | T | 300 |
七、AMS1117的典型应用及说明：
三端稳压器AMS1117包括各种固定电压版本和可调版本，其应用简单，典型应用如图所示：
应用提示：
1、对于所有应用电路均推荐使用输入旁路电容C1为10uF钽电容。
2、为保证电路的稳定性，在输出端接22uF钽电容C2。
3、 若想进一步提高纹波抑制比可考虑使用可调电压版本，并在可调端接旁路电容CAdjust，推荐使用10uF左右的钽电容。22uF的输出电容基本可以满足在所有工作条件下，电路正常工作。CAdjust值得选取满足2*Fripple*CADjust＜R1。
AMS1117在输出端和可调端之间提供1.25V的参考电压，客户可根据需要通过电阻倍增的方式调整到所需要的电压。如图所示，图中R1、R2为倍增电阻。
说明：
可调版本的输出电压等于Vout=Vref*(1+R2/R1)+IAdj*R2，由于IAdj较小（50uA左右），远小于流过R1的电路（4mA左右），因此可忽略。
R1的值的选取：为了保证可调版本的正常工作，R1值应在200~350Ω之间，此时电路能提供的最小工作电流约为0mA，最佳工作点所对应的最小工作电流大于5mA。若R1值过大，则电路正常工作的最小工作电流为4mA，最佳工作点所对应的最小工作电流大于10mA。
散热问题：
AMS1117最大能提供1A以上电流，因此当电流工作在大电流，高输入输出电压情况下时，芯片自身所消耗功耗将达到几瓦的数量级，此时必须考虑芯片的热耗散能力。AMS1117的SOT-223贴片式封装形式热阻约为20°C/W（从芯片的内部到封装基板），从封装基板和环境温度之间的热阻取决于应用AMS1117的PCB板上的铜箔面积，当铜箔面积等于5cm*5cm（正反两面）时，该热阻约为30°C/W。因此总的热阻为20°C/W。若想进一步降低热阻则需适当增加铜箔面积。
