LC2336 内置三端稳压器的六路达林顿驱动电路

• 来源：宇芯电子 更新时间：2020-04-18 10:32:41点击：6次

•


  LC2336 内置三端稳压器的六路达林顿驱动电路







  一、LC2336的描述：


          LC2336 是内置了三端稳压器的六路达林顿驱动电路。该电路内部集成了78L33三端稳压器，可提供稳定的3.3V输出电源。其内部集成的达林顿驱动电路针对开关型电感负载(继电器)进行了优化设计，集成的续流二极管能吸收继电器关断时产生的电压尖峰。单路达林顿驱动电路可输出300mA电流，将达林顿管并联可实现更高的输出电流能力。该电路可广泛应用于继电器驱动照明驱动、显示屏驱动(LED)、线性驱动器和逻辑缓冲器。







  二、LC2336的特点：

  • 单路集电极输出电流：300mA

  • 耐高压：30V

  • 输入兼容TTL/CMOS逻辑信号

  • 集成78L33三端稳压器

  • 广泛应用于继电器驱动

  • 封装形式：DIP16/SOP16








  三、LC2336的引脚框图：









  四、LC2336的极限参数：

  除非有特殊要求，T_A=25℃

  参数	符号	数值	单位
  驱动输出端CE电压	VCE	30	V
  钳位二极管反向耐压	Vd	30
  输入电压	VI	30
  集电极电流(连续电流)	IC	300	mA
  基极电流(连续电流)	IB	20
  结温	TJ	150	℃
  工作环境温度	Topt	-20~+85
  贮存温度	Tstg	-55~+150

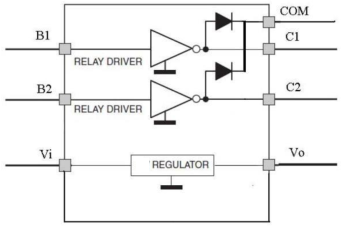

  五、LC2336的内部框图：

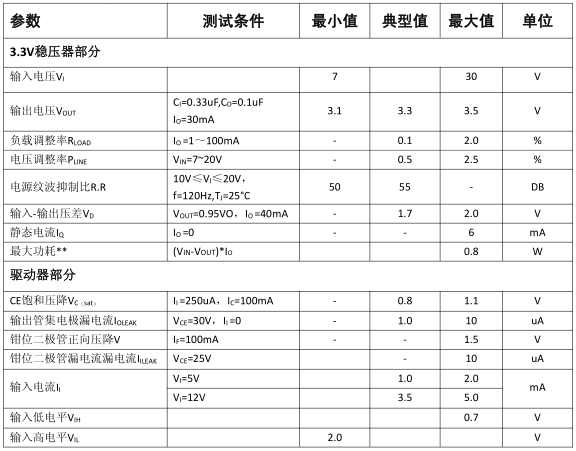

  六、LC2336的电特性：

  除非有特殊要求，T_A=25℃



  **特别注意 IC 的最大功耗，如果超过最大功耗，请在VIN 前端串接适当的的功率电阻，分散功耗。如下图












  ---
