CD4069 6路反相器电路 国产逻辑IC
一、CD4069的概述:
CD4069是常规的6路反相器,每一路反相器都是相对独立的。其正常工作VDD接电源,VSS通常接地,VDD范围为3V~15V。没有使用的输入端必须接电源,地或者其他输入端。CD4069具有较宽的温度使用范围(-40℃~125℃)。

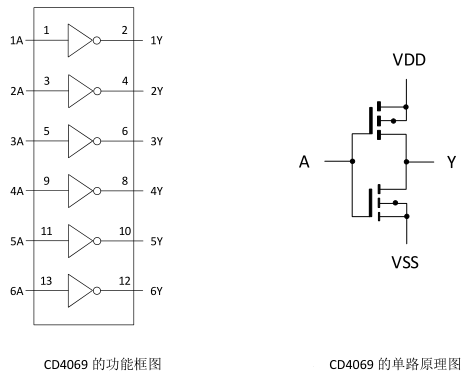

二、CD4069的功能框图及原理图:
三、CD4069的特点:
全静态工作
提供较宽电压范围:3V~15V
标准对称输出特性
提供较宽的温度使用范围:-40℃~125℃
封装形式:DIP14、SOP14
四、CD4069的极限参数:
除非有特殊要求,TA=25℃
参数 | 符号 | 数值 | 单位 |
电源电压 | VDD | -0.5~18 | V |
输入电压 | VI | -0.5~VDD+0.5 | |
输入输出电流 | ±I | -10~+10 | mA |
功耗 DIP,TA=-40~+125℃ | PD | 750 | mW |
功耗 SOP,TA=-40~+125℃ | 500 | ||
工作环境温度 | TA | -40~+125 | ℃ |
贮存温度 | Tstg | -65~+150 | |
焊接温度(10秒) DIP | TL | 245 | |
焊接温度(10秒) SOP | 250 | ||
输入钳位电流 | IIK | ±10 | mA |
输出钳位电流 | IOK | ±10 |
注:
1、DIP 封装:当 TA 大于 70℃ 时,温度每升高 1℃,额定功耗减少 12mW。
2、SOP 封装:当 TA 大于 70℃ 时,温度每升高 1℃,额定功耗减少 8mW。
五、CD4069的应用原理图:

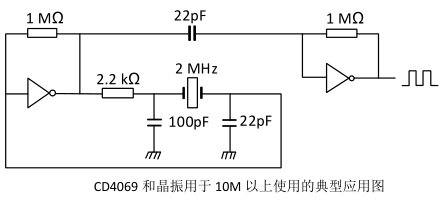

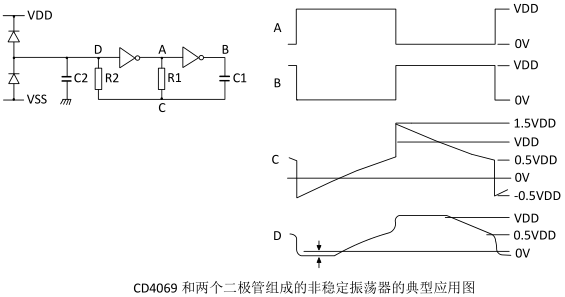

振荡器的频率是由 R1*C1 所确定的。其条件为 R1<<R2 且 R2*C2<<R1*C1。R2 的作用是减小前端由保护二极管输入的电压值,C2 是一个寄生电容。周期 Tp 由公式 Tp=T1+T2。
Vst 是反相器输入信号的门限电压,振荡器的频率与 VDD,VST 和温度无关。
