  1A四象限双向可控硅 Z0109 贴片可控硅引脚







  一、Z0109的引脚图：









  二、Z0109的应用：

          加热控制器、彩灯控制器、电饭煲、燃气点火器、电风扇调速器等







  三、Z0109的特点：

  • NPNPN 五层结构的硅双向器件

  • P 型对通扩散隔离

  • 台面玻璃钝化工艺

  • 背面多层金属电极

  • 符合 RoHS 规范

  • 封装形式：SOT-223-3L








  四、Z0109的极限参数(T_CASE=25℃)：

  • 断态重复峰值电压 V_DRM/V_RRM  ---------------------------------  600/800V

  • 通态均方根电流 I_T(RMS)  ------------------------------------------  1A

  • 通态不重复浪涌电流 I_TSM  ---------------------------------------  8A

  • 通态电流临界上升率 dI_T/dt  ---------------------------------------  20A/μs

  • 门极峰值电流 I_GM  -------------------------------------------------  1A

  • 门极峰值功率 P_GM  ------------------------------------------------  2W

  • 门极平均功率 P_G(AV)  ----------------------------------------------  0.1W

  • 存储温度 T_STG  -----------------------------------------------------  -40~+150℃

  • 工作结温 T_j  ---------------------------------------------------------  -40~+125℃








  五、Z0109的电性能：

  符号	参数	数值	单位
  IGT	门极触发电流 I-II-III	10	mA
  	门极触发电流 IV	10
  VGT	门极触发电压	1.2	V
  VGD	门极不触发电压	0.2
  IH	维持电流	10	mA
  IL	擎住电流 I-III-IV	15
  	擎住电流 II	25
  dVD/dt	断态电压临界上升率	50	V/μs
  VTM	通态压降	1.55	V
  IDRM/IRRM	断态重复峰值电流 VD=VDRM/VRRM,Tj=25℃	5	μA
  	断态重复峰值电流 VD=VDRM/VRRM,Tj=125℃	100







  六、Z0109的热阻：

  符号	参数	数值	单位
  Rth(j-c)	结到管壳的热阻(AC)	25	℃/W
  Rth(j-a)	结到环境的热阻	60

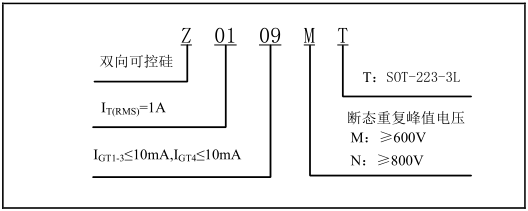

  七、Z0109的型号、标识说明：










  ---
