TYN616 16A 可控硅 单向可控硅触发电流

• 来源：宇芯电子 更新时间：2020-04-01 14:43:13点击：6次

•


  TYN616 16A 可控硅 单向可控硅触发电流







  一、TYN616的特点：

  • PNPN 四层结构的硅单向器件

  • P 型对通扩散隔离

  • 台面玻璃钝化工艺

  • 背面多层金属电极

  • 符合 RoHS 规范

  • 封装形式：TO-220B







  二、TYN616的脚位图：









  三、TYN616的应用：

          摩托车调压器、LED灯控制器、交直流电源变换、交流电开关、直发器







  四、TYN616的极限参数(T_CASE=25℃)：

  • 断态重复峰值电压 V_DRM/V_RRM ：600/800V

  • 通态平均电流 I_T(AV) ：10A

  • 通态均方根电流 I_T(RMS) ：16A

  • 通态不重复浪涌电流 I_TSM ：190A

  • 通态电流临界上升率 dI_T/dt ：50A/μs

  • 门极峰值电流 I_GM ：4A

  • 门极平均功率 P_G(AV) ：1W

  • 存储温度 T_STG ：-40~+150℃

  • 工作结温 T_j ：-40~+125℃








  五、TYN616的电性能：

  符号	参数	数值	单位
  IGT	门极触发电流	2~25	mA
  VGT	门极触发电压	1	V
  VGD	门极不触发电压	0.2
  IH	维持电流	40	mA
  IL	擎住电流	60
  dVD/dt	断态电压临界上升率	200	V/μs
  VTM	通态压降	1.6	V
  IDRM/IRRM	断态重复峰值电流 VD=VDRM/VRRM,Tj=25℃	5	μA
  	断态重复峰值电流 VD=VDRM/VRRM,Tj=125℃	1	mA







  六、TYN616的热阻：

  符号	参数	数值	单位
  Rth(j-c)	结到管壳的热阻	1.1	℃/W
  Rth(j-a)	结到环境的热阻	60

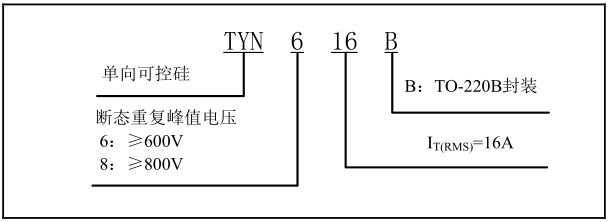

  七、TYN616的型号、标识说明：

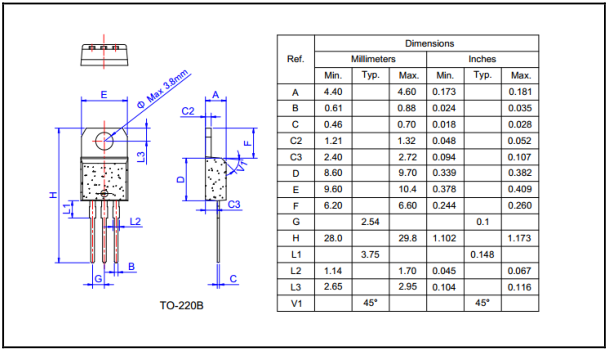

  八、TYN616的封装外形尺寸：









  ---
