T810双向可控硅的引脚排列及其参数

• 来源：宇芯电子 更新时间：2020-04-02 15:53:25点击：6次

•


  T810双向可控硅的引脚排列及其参数







  一、T810的极限值(T_CASE=25℃)：

  • 断态重复峰值电压(V_DRM/V_RRM) ------------------------------------------ 600/800V

  • 通态均方根电流(I_T(RMS)) --------------------------------------------------- 8A

  • 通态电流临界上升率(dI_T/dt) ------------------------------------------------ 50A/μs

  • 门极峰值电流(I_GM) ---------------------------------------------------------- 4A

  • 门极平均功率(P_G(AV)) ------------------------------------------------------- 1W

  • 存储温度(T_STG) --------------------------------------------------------------  -40~+150℃

  • 工作结温(T_J) -----------------------------------------------------------------  -40~+125℃

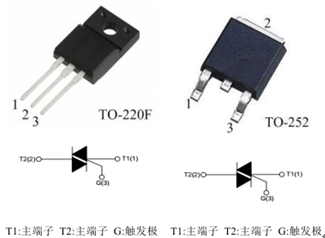

  二、T810的引脚图：

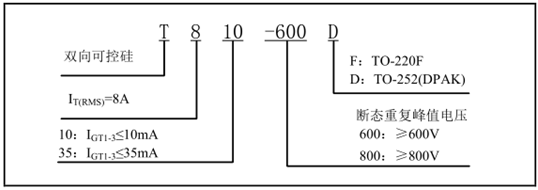

  三、T810的型号、标识说明：

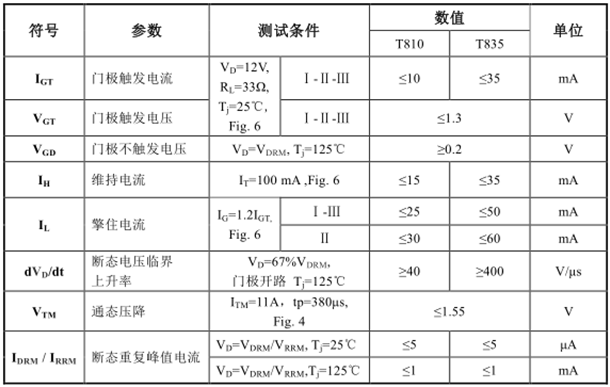

  四、T810的电特性：









  ---
