晶闸管的导通条件与工作条件

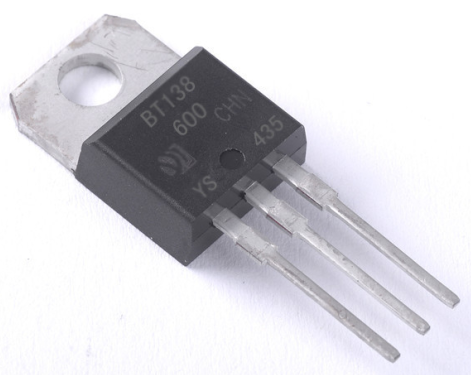

晶闸管（Thyristor）是晶体闸流管的简称，又被称做可控硅整流器，以前被简称为可控硅；1957年美国通用电气公司开发出世界上第一款晶闸管产品，并于1958年将其商业化；晶闸管是PNPN四层半导体结构，它有三个极：阳极，阴极和控制极； 晶闸管具有硅整流器件的特性，能在高电压、大电流条件下工作，且其工作过程可以控制、被广泛应用于可控整流、交流调压、无触点电子开关、逆变及变频等电子电路中。
晶闸管是一种开关元件，顾名思义他的名字里面有一个闸字也就是门，开关的意思，他广泛的应用在各种电路，以及电子设备中。晶闸管是典型的小电流控制大电流的设备，他通过一个电流很小的脉冲触发晶闸管处于导通状态此时他的电阻变得很小相当于一跟导线。
一、大功率晶闸管的导通条件
加正向电压且门极有触发电流；其派生器件有：快速晶闸管，双向晶闸管，逆导晶闸管，光控晶闸管等。它是一种大功率开关型半导体器件，在电路中用文字符号为“V”、“VT”表示（旧标准中用字母“SCR”表示）。
晶闸管在工作过程中，它的阳极（A）和阴极（K）与电源和负载连接，组成晶闸管的主电路，晶闸管的门极G和阴极K与控制晶闸管的装置连接，组成晶闸管的控制电路。
晶闸管为半控型电力电子器件，它的工作条件如下：
1. 晶闸管承受反向阳极电压时，不管门极承受何种电压，晶闸管都处于反向阻断状态。
2. 晶闸管承受正向阳极电压时，仅在门极承受正向电压的情况下晶闸管才导通。这时晶闸管处于正向导通状态，这就是晶闸管的闸流特性，即可控特性。
3. 晶闸管在导通情况下，只要有一定的正向阳极电压，不论门极电压如何，晶闸管保持导通，即晶闸管导通后，门极失去作用。门极只起触发作用。
4. 晶闸管在导通情况下，当主回路电压（或电流）减小到接近于零时，晶闸管关断。
二、晶闸管的工作条件

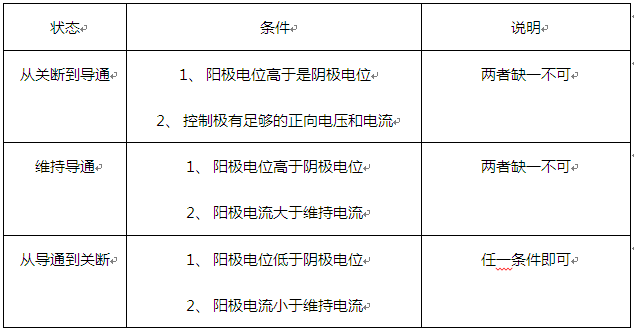

晶闸管在导通情况下，当主回路电压(或电流)减小到接近于零时，晶闸管关断。 闸管导通的条件是阳极承受正向电压，处于阻断状态的晶闸管，只有在门极加正向触发电压，才能使其导通。门极所加正向触发脉冲的最小宽度，应能使阳极电流达到维持通态所需要的最小阳极电流，即擎住电流IL以上。
导通后的晶闸管管压降很小。 使导通了的晶闸管关断的条件是使流过晶闸管的电流减小至一个小的数值，即维持电流IH一下。
晶闸管导通的条件是，晶闸管承受正向阳极电压时，仅在门极承受正向电压的情况下晶闸管才导通。
维持晶闸管导通的条件是，晶闸管在导通情况下，只要有一定的正向阳极电压，不论门极电压如何，晶闸管保持导通，即晶闸管导通后，门极失去作用。
晶闸管在导通情况下，当主回路电压（或电流）减小到接近于零时，晶闸管关断。
