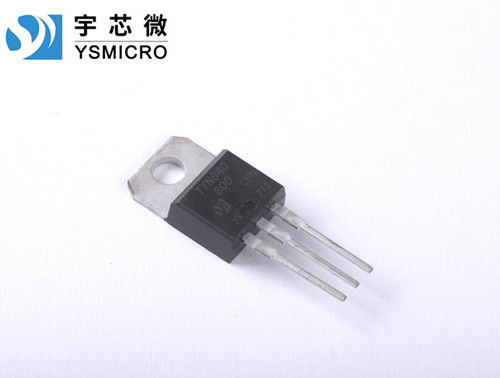

主要关断条件有哪些要求？单向可控硅是一种可控整流电子元件，能在外部控制信号作用下由关断变为导通，但一旦导通，外部信号就无法使其关断，只能靠去除负载或降低其两端电压使其关断。单向可控硅是由三个PN结PNPN组成的四层三端半导体器件与具有一个PN结的二极管相比，单向可控硅正向导通受控制极电流控制；与具有两个PN结的三极管相比，差别在于可控硅对控制极电流没有放大作用。
1、使正向导通电流值小于其工作维持电流值；
2、使A、K之间电压反向。
由此可见，可控硅产品若应用于直流电路中，一旦触发信号导通，并保持一定幅度的流通电流的话，则可控硅会一直保持开通状态。除非将电源开断，才能使可控硅关断。若用于交流电路，则在其承受正向电压期间，若接受一个触发信号，则一直保持导通，直到电压过零点到来，因无流通电流而自行关断。在承受反向电压期间，即使送入触发信号，可控硅也因A、K间电压反向，而保持于截止状态。
可控硅器件因工艺上的离散性，其触发电压Vgt、触发电流值Igt与导通压降Vtm，很难有统一的标准。可控硅器件在控制原理上如同三极管一样，为电流控制型功率器件。功率越大，所需触发电流也就相应越大。触发电压范围一般在1.5V—3V之间，触发电流为5mA—几百mA左右。
现在有一种门极灵敏触发型单向可控硅，触发电流可以控制在5uA~90uA之间。该灵敏触发型器件比较有代表性的厂家为SEMIWILL公司。峰值触发电压不宜超过10V，峰值触发电流也不宜超过2A。A、K间导通压降为1—2V。主要工作参数有正、反向耐压值和正向平均电流、触发电流（电压）值、维持电流值等。
