MOS管20N02 低压场效应管 20N02 增强型N沟道MOS管

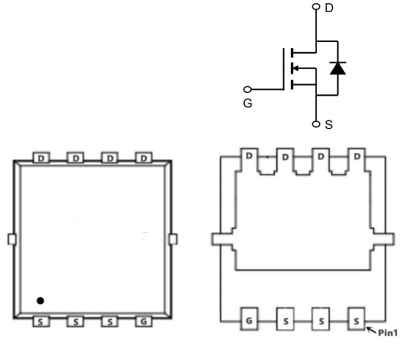

增强型N沟道MOS管 20N02的管脚图:
增强型N沟道MOS管 20N02的特点:
VDS=20V
ID=20A
RDS(ON)<8mΩ@VGS=10V
封装:PDFN3X3-8L
增强型N沟道MOS管 20N02的应用:
电池保护
负载开关
不间断电源
增强型N沟道MOS管 20N02的极限值:
(如无特殊要求,TC=25℃)
符号 | 参数 | 数值 | 单位 |
VDSS | 漏极-源极电压 | 20 | V |
VGSS | 栅极-源极电压 | ±12 | |
ID | 漏极电流-连续 TC=25℃ | 20 | A |
漏极电流-连续 TC=100℃ | 15 | ||
IDM | 漏极电流-脉冲 | 60 | |
PD | 总耗散功率 TC=25℃ | 31 | W |
EAS | 单脉冲雪崩能量 | 36 | mJ |
TSTG | 存储温度 | -55~+175 | ℃ |
TJ | 工作结温 | -55~+175 | |
RθJC | 结到管壳的热阻 | 4.84 | ℃/W |
增强型N沟道MOS管 20N02的电特性:
(如无特殊要求,TJ=25℃)
符号 | 参数 | MIN值 | TYP值 | MAX值 | 单位 |
V(BR)DSS | 漏极-源极击穿电压 | 20 | 22 | V | |
RDS(ON) | 静态漏源导通电阻 VGS=4.5V,ID=25A | 6.1 | 8 | mΩ | |
静态漏源导通电阻 VGS=2.5V,ID=10A | 8.8 | 13 | |||
VGS(th) | 栅极开启电压 | 0.4 | 0.7 | 1.1 | V |
IDSS | 零栅压漏极电流 VDS=20V,VGS=0V | 1 | uA | ||
IGSS | 栅极漏电流 | ±100 | nA | ||
Qg | 栅极电荷 | 19 | nC | ||
Qgs | 栅源电荷密度 | 3 | |||
Qgd | 栅漏电荷密度 | 6.4 | |||
Ciss | 输入电容 | 1458 | pF | ||
Coss | 输出电容 | 238 | |||
Crss | 反向传输电容 | 212 | |||
td(on) | 开启延迟时间 | 10 | ns | ||
tr | 开启上升时间 | 21 | |||
td(off) | 关断延迟时间 | 39 | |||
tf | 开启下降时间 | 19 |

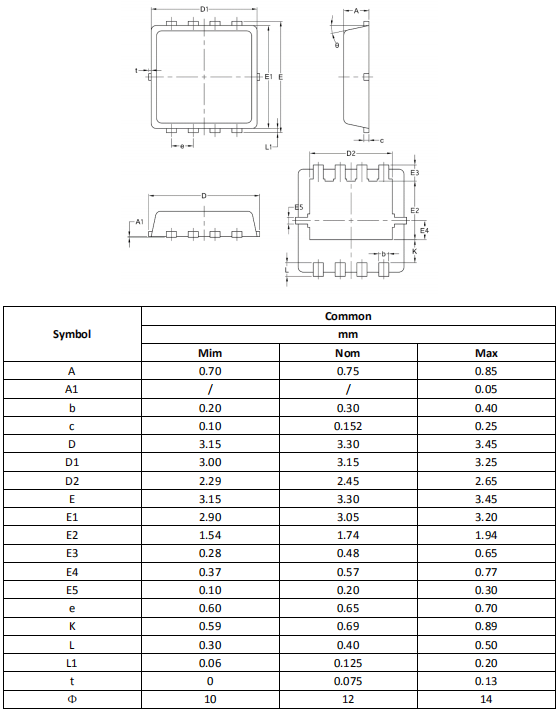

增强型N沟道MOS管 20N02的封装外形尺寸图:
