MOS管7N65 650V高压MOS管 7N65 场效应管引脚排列
650V高压MOS管 7N65的符号图:
650V高压MOS管 7N65的应用:
不间断电源(UPS)
功率因数补偿(PFC)
650V高压MOS管 7N65的特点:
VDS=650V
ID=7A
RDS(ON)<2.4Ω@VGS=10V
封装:TO-220、TO-220F
650V高压MOS管 7N65的极限参数:
(如无特殊要求,TC=25℃)
符号 | 参数 | 数值 | 单位 |
VDSS | 漏极-源极电压 | 650 | V |
VGSS | 栅极-源极电压 | ±30 | |
ID | 漏极电流-连续 | 7 | A |
IDM | 漏极电流-脉冲 | 28 | |
PD | 总耗散功率 TC=25℃ | 63 | W |
EAS | 单脉冲雪崩能量 | 198 | mJ |
EAR | 重复雪崩能量 | 40 | |
IAR | 雪崩电流 | 3.5 | A |
TSTG | 存储温度 | -55~150 | ℃ |
TJ | 工作结温 | -55~150 | |
RθJA | 结到环境的热阻 | 62.5 | ℃/W |
RθJC | 结到管壳的热阻 | 1.29 |
650V高压MOS管 7N65的电特性:
(如无特殊要求,TA=25℃)
符号 | 参数 | MIN值 | TYP值 | MAX值 | 单位 |
V(BR)DSS | 漏极-源极击穿电压 | 650 | V | ||
RDS(ON) | 静态漏源导通电阻 VGS=10V,ID=2A | 1.1 | 1.35 | Ω | |
VGS(th) | 栅极开启电压 | 3 | 4 | V | |
IDSS | 零栅压漏极电流 VDS=650V,VGS=0V,TJ=25℃ | 1 | uA | ||
IGSS | 栅极漏电流 | ±100 | nA | ||
Qg | 栅极电荷 | 22 | nC | ||
Qgs | 栅源电荷密度 | 4.3 | |||
Qgd | 栅漏电荷密度 | 13 | |||
Ciss | 输入电容 | 891 | pF | ||
Coss | 输出电容 | 110 | |||
Crss | 反向传输电容 | 14 | |||
td(on) | 开启延迟时间 | 15 | ns | ||
tr | 开启上升时间 | 18 | |||
td(off) | 关断延迟时间 | 80 | |||
tf | 开启下降时间 | 35 |

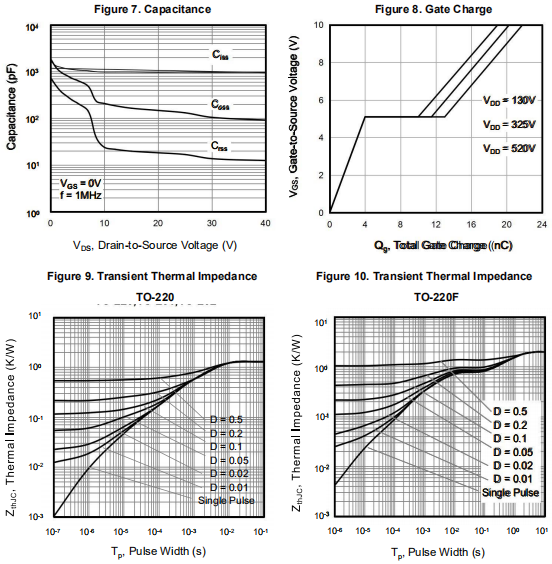

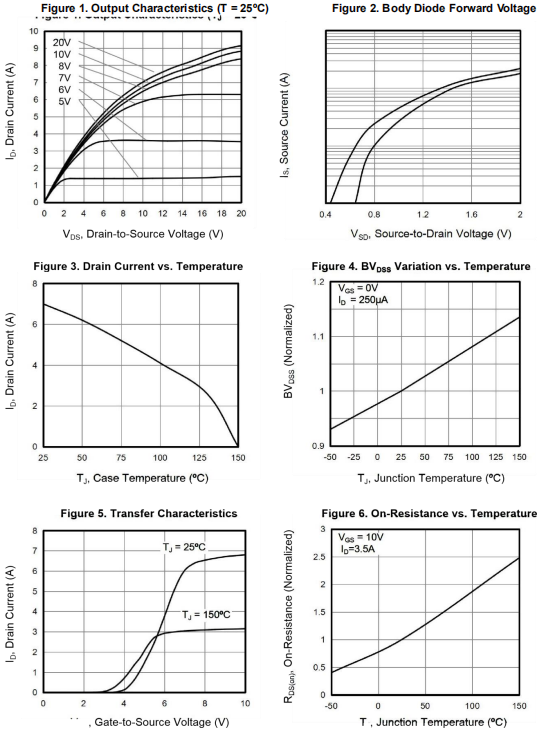

650V高压MOS管 7N65的参数特性曲线图:
(如无特殊要求,TJ=25℃)
