贴片MOS管 130N06 PDFN5X6-8L 超小封装场效应管 60V/130A低压MOS

• 来源：宇芯电子 更新时间：2021-03-15 10:26:41点击：6次

•


  贴片MOS管 130N06 PDFN5X6-8L 超小封装场效应管 60V/130A低压MOS







  贴片MOS管 130N06的特点：

  • V_DS=60V

  • I_D=130A

  • 超低内阻：R_DS(ON)＜3mΩ@V_GS=10V

  • 极低开关损耗

  • 封装：PDFN5X6-8L







  贴片MOS管 130N06的应用：

  • 消费电子电源电机控制

  • 同步整流应用

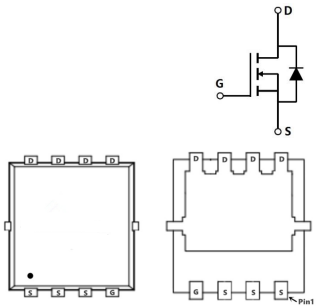

  贴片MOS管 130N06的引脚配置图：









  贴片MOS管 130N06的极限值：

  (如无特殊说明，T_j=25℃)


  符号	参数	数值	单位
  VDS	漏极-源极电压	60	V
  VGS	栅极-源极电压	±20
  ID	漏极电流-连续	130	A
  PD	总耗散功率	140	W
  EAS	单脉冲雪崩能量	80	mJ
  TSTG	存储温度	-55~150	℃
  TJ	工作结温	-55~150
  RθJA	结到环境的热阻	62	℃/W
  RθJC	结到管壳的热阻	0.89







  贴片MOS管 130N06的电特性：

  (如无特殊说明，T_j=25℃)

  符号	参数	MIN值	TYP值	MAX值	单位
  BVDSS	漏极-源极击穿电压	60			V
  RDS(ON)	静态漏源导通电阻 VGS=10V,ID=20A		2.5	3	mΩ
  	静态漏源导通电阻 VGS=4.5V,ID=10A		3.5	4.5
  VGS(th)	栅极开启电压	1		2.5	V
  IDSS	零栅压漏极电流			1	uA
  IGSS	栅极漏电流			±100	nA
  Qgs	栅源电荷密度		10.7		nC
  Qgd	栅漏电荷密度		10.9
  Ciss	输入电容		5377		pF
  Coss	输出电容		1666
  Crss	反向传输电容		77.7
  td(on)	开启延迟时间		22.5		ns
  tr	开启上升时间		6.7
  td(off)	关断延迟时间		80.3
  tf	开启下降时间		26.8

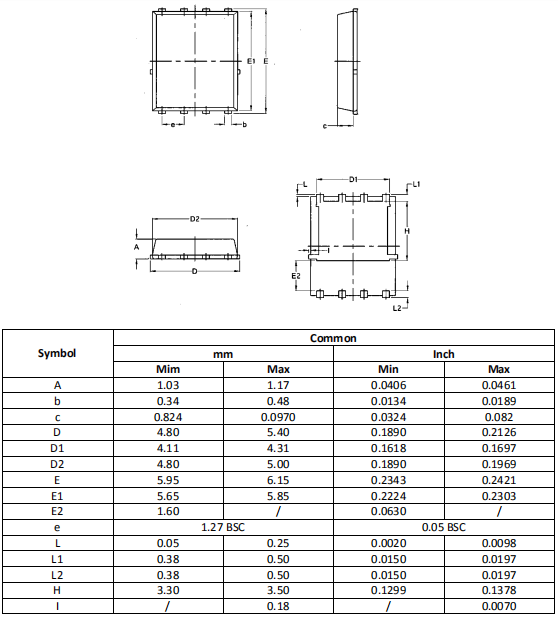

  贴片MOS管 130N06的封装外形尺寸图：









  ---
