BT138 12A双向可控硅 BT138 TO-220C 插件可控硅

• 来源：宇芯电子 更新时间：2020-10-28 14:33:58点击：6次

•


  BT138 12A双向可控硅 BT138 TO-220C 插件可控硅







  12A双向可控硅 BT138的应用领域：


          BT138双向可控硅应用于：加热控制器、调速控制器、洗衣机、搅拌机、咖啡壶、电动工具、吸尘器等家用电器。







  12A双向可控硅 BT138的引脚图：









  12A双向可控硅 BT138的特点：


  • NPNPN 五层结构的硅双向器件

  • P 型对通扩散隔离

  • 台面玻璃钝化工艺

  • 背面多层金属电极

  • 工作结温高，换向能力强

  • 高电压变化率 dV/dt

  • 大电流变化率 dI/dt

  • 符合 RoHS 规范

  • 封装形式：TO-220C








  12A双向可控硅 BT138的极限值(T_CASE=25℃)：

  • 断态重复峰值电压 V_DRM/V_RRM ---------------------------------------  600/800V

  • 通态均方根电流 I_T(RMS) ------------------------------------------------  12A

  • 通态不重复浪涌电流 I_TSM ---------------------------------------------  95A

  • 通态电流临界上升率 dI_T/dt --------------------------------------------  50A/μs

  • 门极峰值电流 I_GM ------------------------------------------------------  2A

  • 门极峰值功率 P_GM ------------------------------------------------------  5W

  • 门极平均功率 P_G(AV) ---------------------------------------------------  0.5W

  • 存储温度 T_STG -----------------------------------------------------------  -40~+150℃

  • 工作结温 T_j --------------------------------------------------------------  -40~+125℃








  12A双向可控硅 BT138的电特性：

  ⑴、三象限参数：

  符号	参数	数值		单位
  		SW	CW
  IGT	门极触发电流	≤10	≤25	mA
  VGT	门极触发电压	≤1.3		V
  VGD	门极不触发电压	≥0.2
  IH	维持电流	≤15	≤30	mA
  IL	擎住电流 I-III	≤20	≤30
  	擎住电流 II	≤25	≤40
  dVD/dt	断态电压临界上升率	≥40	≥80	V/μs
  VTM	通态压降	≤1.55		V







  ⑵、四象限参数：

  符号	参数	数值			单位
  		D	E	F
  IGT	门极触发电流 I-II-III	≤5	≤10	≤25	mA
  	门极触发电流 IV	≤10	≤25	≤70
  VGT	门极触发电压 I-II-III-IV	≤1.3			V
  VGD	门极不触发电压	≥0.2
  IH	维持电流	≤10	≤30	≤30	mA
  IL	擎住电流 I-III-IV	≤15	≤30	≤40
  	擎住电流 II	≤20	≤40	≤60
  dVD/dt	断态电压临界上升率	≥10	≥20	≥50	V/μs
  VTM	通态压降	≤1.55			V

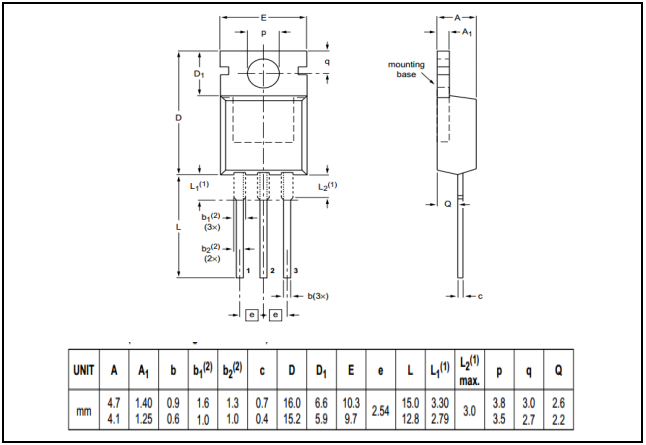

  12A双向可控硅 BT138的封装外形尺寸：









  ---
