小封装场效应管 EMF44P12V EDFN3X3 P沟道MOS管

• 来源：宇芯电子 更新时间：2020-10-10 15:03:30点击：6次

•


  小封装场效应管 EMF44P12V EDFN3X3 P沟道MOS管

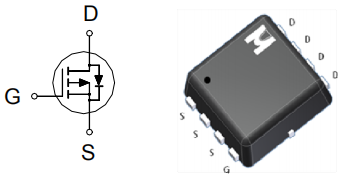

  P沟道MOS管 EMF44P12V的引脚图：









  P沟道MOS管 EMF44P12V的极限值：

  (除非有特殊说明，T_C=25℃)


  • 漏极-源极电压 BV_DSS ----------------------------------------------  -20V

  • 栅极-源极电压 V_GS -------------------------------------------------  ±12V

  • 漏极电流-连续(T_A=25℃)  I_D ---------------------------------------  -9.5A

  • 漏极电流-连续(T_A=70℃)  I_D ---------------------------------------  -7.2A

  • 漏极电流-脉冲 I_DM --------------------------------------------------  -38A

  • 功耗(T_A=25℃) P_D ---------------------------------------------------  2.5W

  • 功耗(T_A=70℃) P_D ---------------------------------------------------  1.25W

  • 结温和存储温度 T_j，T_stg --------------------------------------------  -55~150℃








  P沟道MOS管 EMF44P12V的电特性：

  (除非有特殊说明，T_A=25℃)

  参数	符号	最小值	典型值	最大值	单位
  漏极-源极击穿电压	V(BR)DSS	-20			V
  栅极开启电压	VGS(th)	-0.3	-0.75	-1.2
  栅极漏电流	IGSS			±100	nA
  零栅压漏极电流 VDS=-16V,VGS=0V	IDSS			-1	μA
  零栅压漏极电流 VDS=-16V,VGS=0V,Tj=125℃				-10
  静态漏源导通电阻 VGS=-4.5V,ID=-5A	RDS(ON)		37	44	mΩ
  静态漏源导通电阻 VGS=-2.5V,ID=-4A			55	70
  静态漏源导通电阻 VGS=-1.8V,ID=-1A			65	90
  正向跨导	gfs		14		S
  输入电容	Ciss		679		pF
  输出电容	Coss		124
  反向传输电容	Crss		106
  栅源电荷密度	Qgs		2.2		nC
  栅漏电荷密度	Qgd		4.1
  开启延迟时间	td(on)		10		nS
  开启上升时间	tr		18
  关断延迟时间	td(off)		32
  开启下降时间	tf		22







  P沟道MOS管 EMF44P12V的封装外形尺寸：









  ---
