  可控硅T410 TO-252 双向可控硅 T410引脚图







  双向可控硅 T410的引脚图：









  双向可控硅 T410的应用领域：

  • 加热控制器

  • 马达调速控制器

  • 麻将机

  • 搅拌机

  • 直发器

  • 面包机等家用电器








  双向可控硅 T410的极限参数(T_CASE=25℃)：

  • 断态重复峰值电压 V_DRM/V_RRM -------------------------------------  600/800V

  • 通态均方根电流 I_T(RMS) ---------------------------------------------  4A

  • 通态不重复浪涌电流 I_TSM -------------------------------------------  30A

  • 通态电流临界上升率 dI_T/dt ------------------------------------------  50A/μs

  • 门极峰值电流 I_GM ----------------------------------------------------  4A

  • 门极峰值功率 P_GM ---------------------------------------------------  4W

  • 门极平均功率 P_G(AV) -------------------------------------------------  1W

  • 存储温度 T_STG --------------------------------------------------------  -40~+150℃

  • 工作结温 T_j -----------------------------------------------------------  -40~+125℃








  双向可控硅 T410的电特性：

  符号	参数	数值	单位
  IGT	门极触发电流	≤10	mA
  VGT	门极触发电压	≤1.3	V
  VGD	门极不触发电压	≥0.2
  IH	维持电流	≤15	mA
  IL	擎住电流 I-III	≤25
  	擎住电流 II	≤30
  dVD/dt	断态电压临界上升率	≥40	V/μs
  VTM	通态压降	≤1.55	V

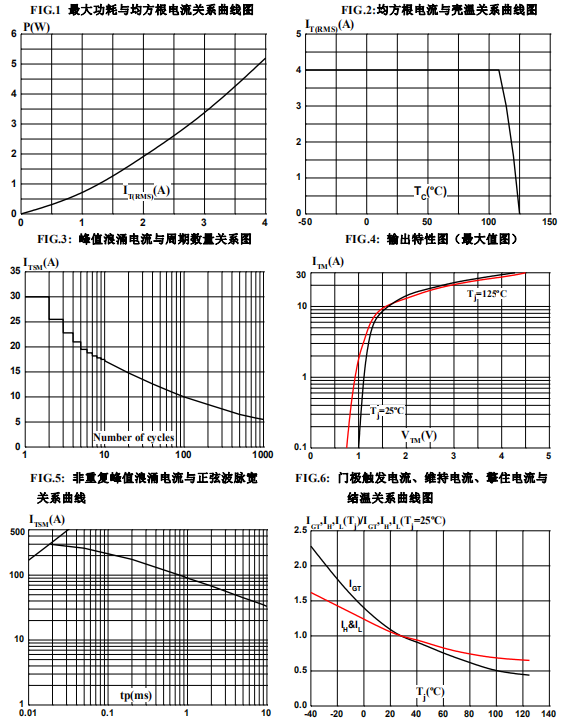

  双向可控硅 T410的参数特性曲线：

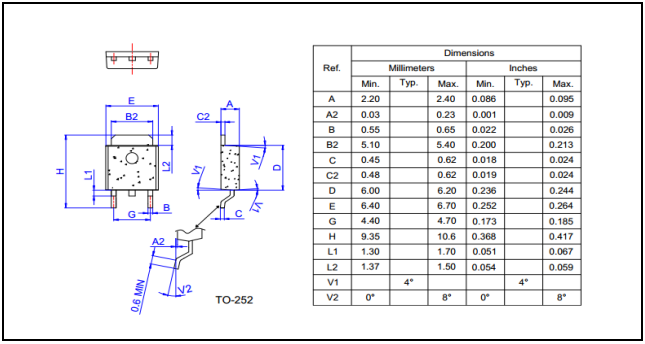

  双向可控硅 T410的封装形式：









  ---
