MOSFET选型及参数对照表
金属-氧化物半导体场效应晶体管，简称金氧半场效晶体管（Metal-Oxide-Semiconductor Field-Effect Transistor, MOSFET）是一种可以广泛使用在模拟电路与数字电路的场效晶体管（field-effect transistor）。MOSFET依照其“通道”（工作载流子）的极性不同，可分为“N型”与“P型” 的两种类型，通常又称为NMOSFET与PMOSFET，其他简称尚包括NMOS、PMOS等。
一、MOSFET的主要参数
场效应管的参数很多，包括直流参数、交流参数和极限参数，但一般使用时关注以下主要参数：
1、IDSS—饱和漏源电流。是指结型或耗尽型绝缘栅场效应管中，栅极电压UGS=0时的漏源电流。
2、UP—夹断电压。是指结型或耗尽型绝缘栅场效应管中，使漏源间刚截止时的栅极电压。
3、UT—开启电压。是指增强型绝缘栅场效管中，使漏源间刚导通时的栅极电压。
4、gM—跨导。是表示栅源电压UGS—对漏极电流ID的控制能力，即漏极电流ID变化量与栅源电压UGS变化量的比值。gM是衡量场效应管放大能力的重要参数。
5、BUDS—漏源击穿电压。是指栅源电压UGS一定时，场效应管正常工作所能承受的最大漏源电压。这是一项极限参数，加在场效应管上的工作电压必须小于BUDS。
6、PDSM—最大耗散功率。也是一项极限参数，是指场效应管性能不变坏时所允许的最大漏源耗散功率。使用时，场效应管实际功耗应小于PDSM并留有一定余量。
7、IDSM—最大漏源电流。是一项极限参数，是指场效应管正常工作时，漏源间所允许通过的最大电流。场效应管的工作电流不应超过IDSM 。
二、MOSFET的选型要点
MOS管的选型是很重要的一个环节，MOS管选择不好有可能影响到整个电路的效率和成本，下面一起来学习下MOS管正确的选择方法吧！
1、决定选用N沟道还是P沟道的MOS管。
2、确定电流
3、确定电压
4、确定热要求
5、决定开关性能
6、为封装因素考量
三、MOSFET的应用优势
1、场效应晶体管是电压控制元件，而双极结型晶体管是电流控制元件。在只允许从取较少电流的情况下，应选用场效应管；而在信号电压较低，又允许从信号源取较多电流的条件下，应选用双极晶体管。
2、有些场效应管的源极和漏极可以互换使用，栅压也可正可负，灵活性比双极晶体管好。
3、场效应管是利用多数载流子导电，所以称之为单极型器件，而双极结型晶体管是即有多数载流子，也利用少数载流子导电。因此被称之为双极型器件。
4、场效应管能在很小电流和很低电压的条件下工作，而且它的制造工艺可以很方便地把很多场效应管集成在一块硅片上，因此场效应管在大规模集成电路中得到了广泛的应用。
MOSFET在1960年由贝尔实验室（Bell Lab.）的D. Kahng和 Martin Atalla首次实作成功，这种元件的操作原理和1947年萧克莱（William Shockley）等人发明的双载流子结型晶体管（Bipolar Junction Transistor,BJT）截然不同，且因为制造成本低廉与使用面积较小、高整合度的优势，在大型集成电路（Large-Scale Integrated Circuits,LSI）或是超大型集成电路（Very Large-Scale Integrated Circuits,VLSI）的领域里，重要性远超过BJT。
由于MOSFET元件的性能逐渐提升，除了传统上应用于诸如微处理器、微控制器等数位信号处理的场合上，也有越来越多模拟信号处理的集成电路可以用MOSFET来实现，以下分别介绍这些应用。

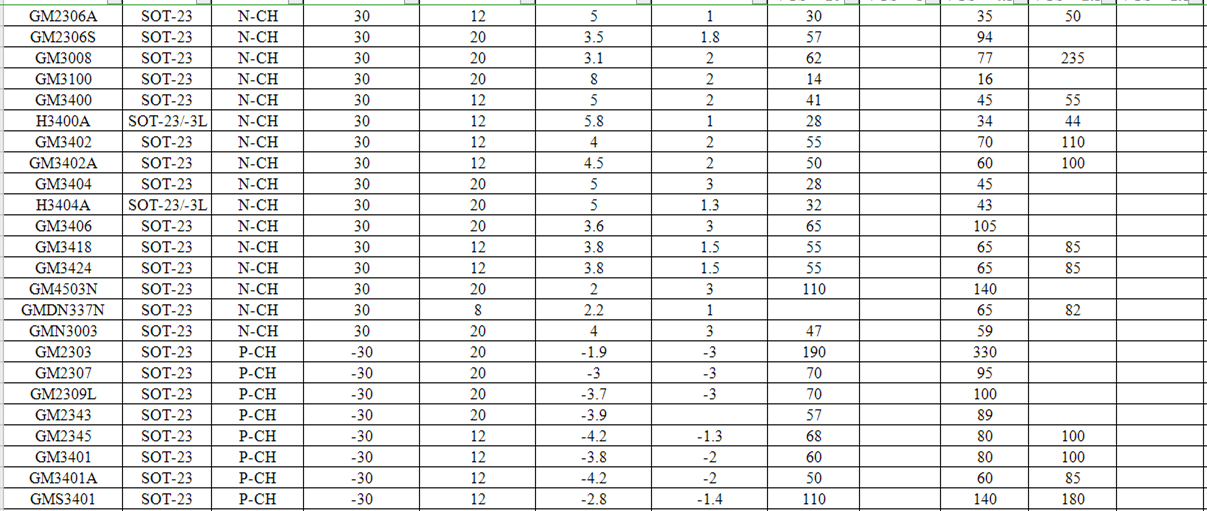

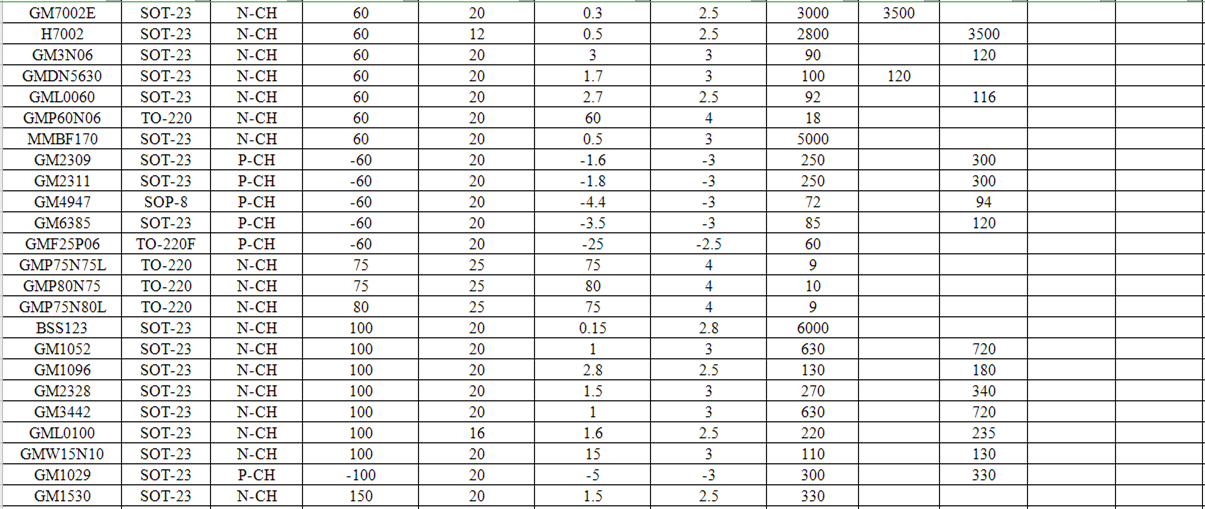

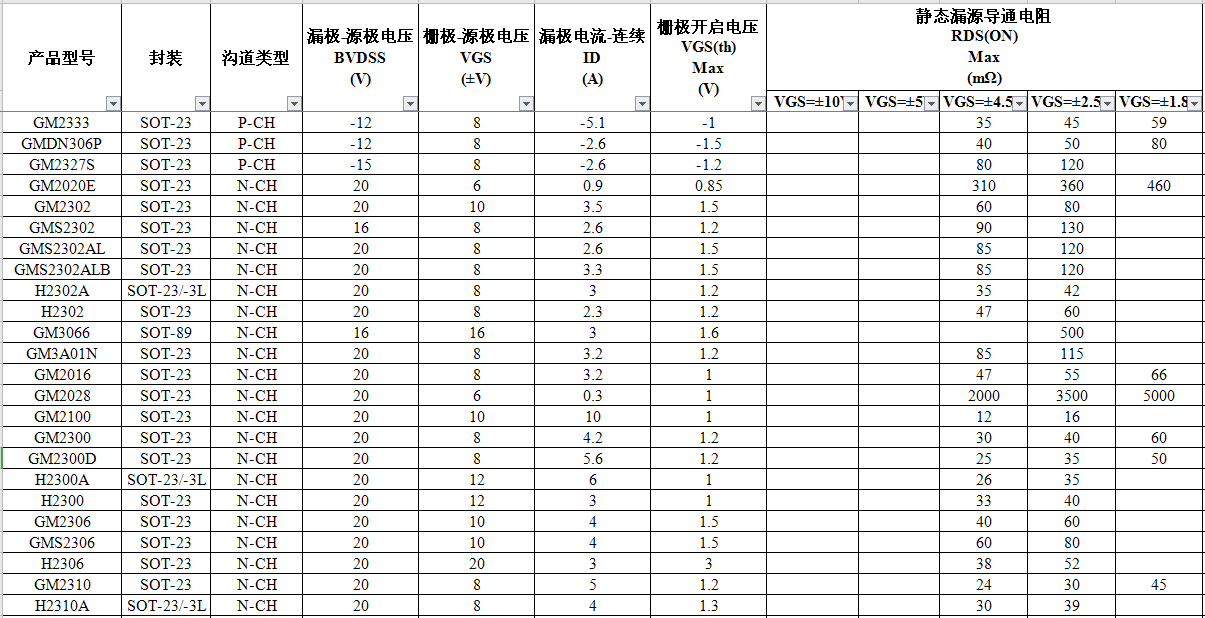

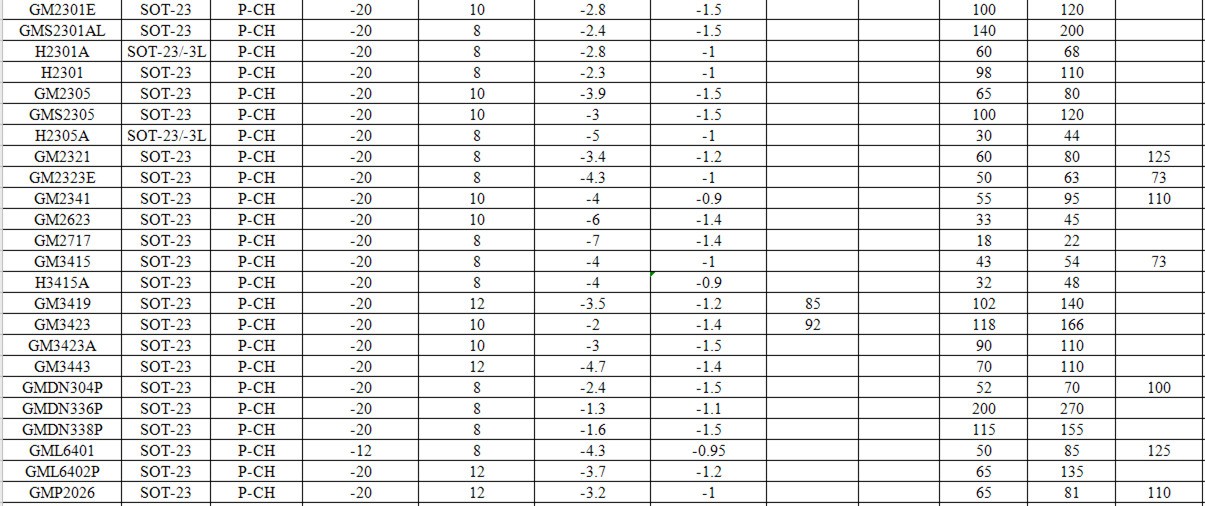

四、MOSFET参数对照表
