有什么好办法能区分出来单向可控硅还是双向可控硅？
本文来源：电源网；编辑：Emma
对于可控硅而言，还有个叫法是晶闸管，是半导体器件的一种，为何叫晶闸管，是因为它能像闸门一样控制电流大小的半导体器件。因此，可控硅也具有开关控制、电压调整和整流等功能。可控硅的种类较多，强电电路采用的可控硅主要有单向晶闸管和双向晶闸管两种。那么，该如何区分出哪种是单向，哪种是双向吗？
具体区别：

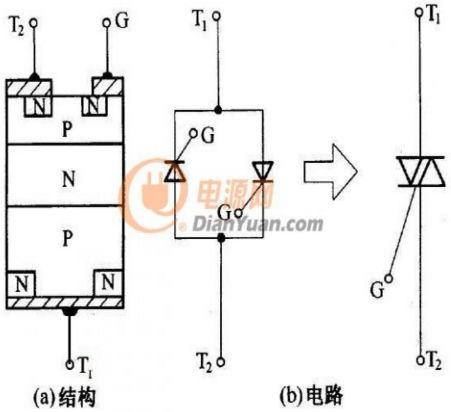

引脚功能区别：单向可控硅缩写为SCR，双向可控硅英文缩写为TRIAC。单向可控硅的引脚符号是K、G、A，其中G极为门极，也是控制极，A极为阳极，K极为阴极。而双向可控硅的引脚符号是T1、T2、G，其中G极为门极，另外两个端子因为可以双向导通，所以不区分阴极和阳极，都是主端子，用T1、T2表示。其特点是，当G极和T2极相对于T1，的电压均为正时，T2是阳极，T1是阴极。反之，当G极和T2极相对于T1的电压均为负时，T1变成阳极，T2为阴极。双向可控硅由于正、反向特性曲线具有对称性，所以它可在任何一个方向导通。
工作状态区别：单向可控硅若是用于直流电路，一旦触发信号开通，并保持一定幅度的流通电流的话，可控硅会一直保持开通状态。除非将电源开断一次，才能使其关断。若用于交流电路，则在其承受正向电压期间，若接受一个触发信号，则一直保持导通，直到电压过零点到来，因无流通电流而自行关断。在承受反向电压期间，即使送入触发信号，可控硅也因A、K间电压反向，而保持于截止状态。
双向可控硅第一阳极T1与第二阳极T2间，无论所加电压极性是正向还是反向，只要控制极G和第一阳极T1间加有正负极性不同的触发电压，就可触发导通呈低阻状态。此时T1、T2间降压也约1V。双向可控硅一旦导通，即使失去触发电压，也能继续保持导通状态。只有当第一阳极T1、第二阳极T2电流减小，小于维持电流或T1、T2间当电压极性改变且没有触发电压时，双向可控硅才截断，此时只有重新加触发电压方导通。
应用区别：单向可控硅因为只有阳极电压大于阴极时，在门极加控制电压才会导通，反之截止，这和二极管的单向导电性一样，所以广泛应用于可控硅整流。需要说明的是，一旦导通之后，门极信号就无法使其关断，只能靠去除负载或降低其两端电压使其关断。而双向可控硅在施加正向或反向电压时受到脉冲触发都会导通，导通具备开关功能，导通角可控具备调压功能，所以双向可控硅在交流电路中能完成开关和调压双重功能。可控硅目前应用于各个领域，电动机软启动器就是可控硅的典型应用。
