  锂电池充电芯片 4054B 贴片锂电IC 4054B







  锂电池充电芯片 4054B的描述：

          4054B 是一款完整的单节锂离子电池采用恒定电流/恒定电压线性充电器。其 SOT 封装与较少的外部元件数目使得 4054B 成为便携式应用的理想选择。4054B 可以适合 USB 电源和适配器电源工作。

          由于采用了内部 PMOSFET 架构，加上防倒充电路，所以不需要外部检测电阻器和隔离二极管。热反馈可对充电电源进行调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。充电电压固定于4.2V，而充电电流可通过一个电阻器进行外部设置当充电电流在达到最终浮充电压之后降至设定值 1/10 时，4054B 将自动终止充电循环。

          当输入电压(交流适配器或 USB 电源)被拿掉时，4054B自动进入一个低电流状态，将电池漏电流降至2uA以下。也可将4054B 置于停机模式，以而将供电电流降至45uA。4054B 的其他特点包括充电电流监控器、欠压闭锁、自动再充电和一个用于指示充电结束和输入电压接入的状态引脚。







  锂电池充电芯片 4054B的特点：

  • 高达500mA的可编程充电电流

  • 无需 MOSFET、检测电阻器或隔离二极管

  • 用于单节锂离子电池、采用SOT23-5 封装的完整线性充电器

  • 恒定电流/恒定电压操作，并具有热调节功能

  • 直接从 USB 端口给单节锂离子电池充电

  • 6.2V 预设充电电压

  • 用于电池电量检测的充电电流监控器输出

  • C/10 充电终于：自动再充电

  • 充电状态输出引脚

  • 待机模式下的供电电流为 45uA

  • 2.9V 涓流充电器件版本

  • 软启动限制了浪涌电流










  锂电池充电芯片 4054B的极限值：

  输入电源电压	4.5V~6V
  PROG	-0.3V~VCC+0.3V
  BAT	-0.3V~6V
  CHRG	-0.3V~6V
  BAT 短路持续时间	连续
  BAT 引脚电流	500mA
  PROG 引脚电流	500uA
  最大结温	145℃
  工作环境温度范围	-20℃~85℃
  贮存温度范围	-65℃~125℃
  引脚温度(焊接时间 10S)	260℃

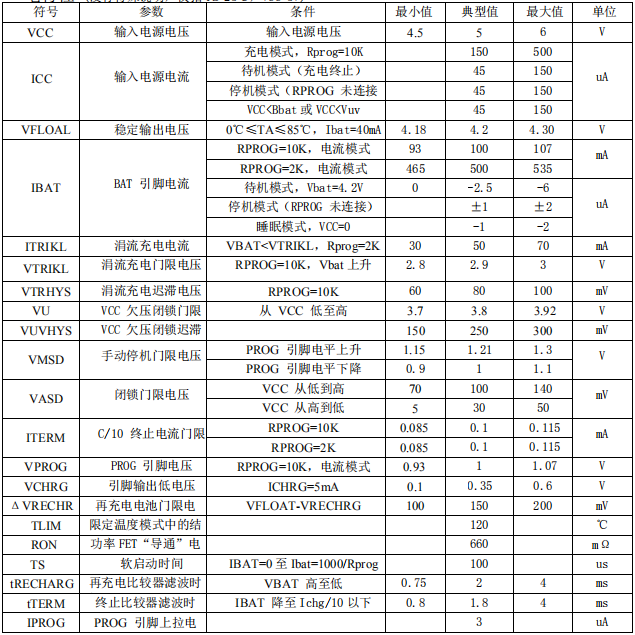

  锂电池充电芯片 4054B的电特性：

  (没有特殊说明，仅指Ta=25℃，Vcc=5V)

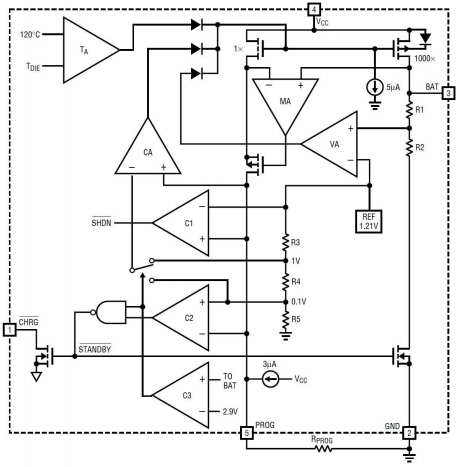

  锂电池充电芯片 4054B的内部框图：

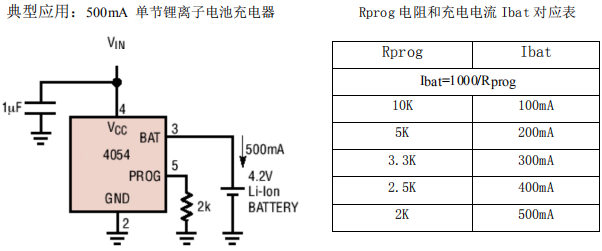

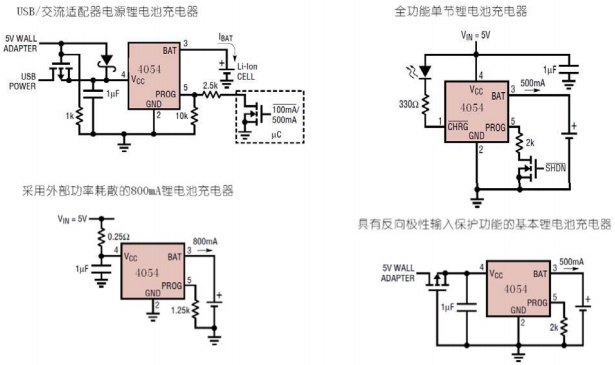

  锂电池充电芯片 4054B的典型应用：

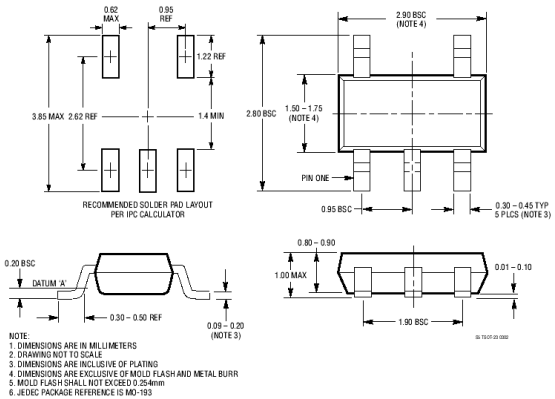

  锂电池充电芯片 4054B的封装形式：









  ---
