  MAC97A6 SOT-23-3L 双向可控硅 97A6的中文资料







  双向可控硅 MAC97A6的特点：

  • NPNPN 五层结构的硅双向器件

  • P 型对通扩散隔离

  • 台面玻璃钝化工艺

  • 背面多层金属电极

  • 符合 RoHS 规范

  • 封装形式：SOT-23-3L、TO-92








  双向可控硅 MAC97A6的引脚图：









  双向可控硅 MAC97A6的应用：

         MAC97A6可控硅应用于：加热控制器、彩灯控制器、电饭煲、燃气点火器、电风扇调速器等...








  双向可控硅 MAC97A6的极限值(T_CASE=25℃)：

  符号	参数	数值	单位
  VDRM/VRRM	断态重复峰值电压	600/800	V
  IT(RMS)	通态均方根电流	0.8	A
  ITSM	通态不重复浪涌电流	8
  I2t	I2t 值	0.32	A2s
  dIT/dt	通态电流临界上升率 I-II-III	50	A/μs
  	通态电流临界上升率 IV	10
  IGM	门极峰值电流	1	A
  PGM	门极峰值功率	5	W
  PG(AV)	门极平均功率	0.1
  TSTG	存储温度	-40~+150	℃
  Tj	工作结温	-40~+125







  双向可控硅 MAC97A6的电特性：


  符号	参数	数值	单位
  IGT	门极触发电流 I-II-III	5	mA
  	门极触发电流 IV	7
  VGT	门极触发电压	1.3	V
  VGD	门极不触发电压	0.2
  IH	维持电流	5	mA
  IL	擎住电流 I-III-IV	10
  	擎住电流 II	20
  dVD/dt	断态电压临界上升率	10	V/μs
  VTM	通态压降	1.55	V
  IDRM/IRRM	断态重复峰值电流 VD=VDRM/VRRM,Tj=25℃	5	μA
  	断态重复峰值电流 VD=VDRM/VRRM,Tj=110℃	100







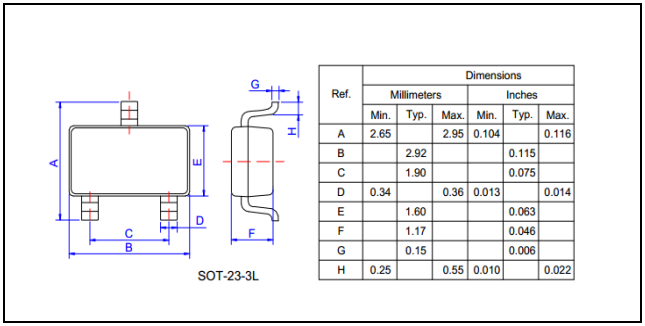

  双向可控硅 MAC97A6的封装外形尺寸：









  ---
