单向可控硅 TYN612 TO-220B 12A可控硅的中文资料

• 来源：宇芯电子 更新时间：2020-07-13 11:25:04点击：6次

•


  单向可控硅 TYN612 TO-220B 12A可控硅的中文资料







  单向可控硅 TYN612的引脚图：









  单向可控硅 TYN612的应用领域：

          TYN612可控硅应用于：摩托车调压器、LED 灯控制器、彩灯控制器、直发器等等。







  单向可控硅 TYN612的特点：


  • PNPN 四层结构的硅单向器件

  • P 型对通扩散隔离

  • 台面玻璃钝化工艺

  • 背面多层金属电极

  • 符合 RoHS 规范

  • 封装外形：TO-220B








  单向可控硅 TYN612的极限值(T_CASE=25℃)：

  符号	参数	数值	单位
  VDRM/VRRM	断态重复峰值电压	600/800	V
  IT(AV)	通态平均电流	8	A
  IT(RMS)	通态均方根电流	12
  ITSM	通态不重复浪涌电流	140
  I2t	I2t 值	98	A2s
  dIT/dt	通态电流临界上升率	50	A/μs
  IGM	门极峰值电流	4	A
  PG(AV)	门极平均功率	1	W
  TSTG	存储温度	-40~+150	℃
  Tj	工作结温	-40~+125







  单向可控硅 TYN612的电特性：

  符号	参数	数值	单位
  IGT	门极触发电流	15	mA
  VGT	门极触发电压	1	V
  VGD	门极不触发电压	0.2
  IH	维持电流	30	mA
  IL	擎住电流	50
  dVD/dt	断态电压临界上升率	200	V/μs
  VTM	通态压降	1.6	V
  IDRM/IRRM	断态重复峰值电流 VD=VDRM/VRRM,Tj=25℃	5	μA
  	断态重复峰值电流 VD=VDRM/VRRM,Tj=125℃	1	mA

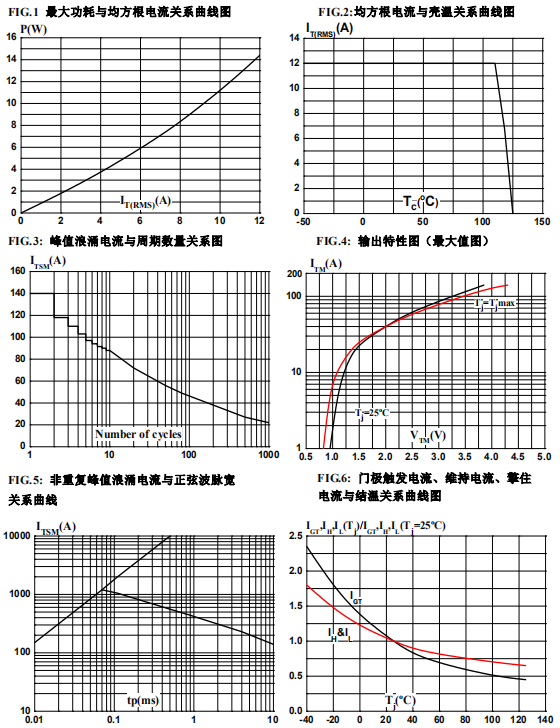

  单向可控硅 TYN612的参数特性曲线：

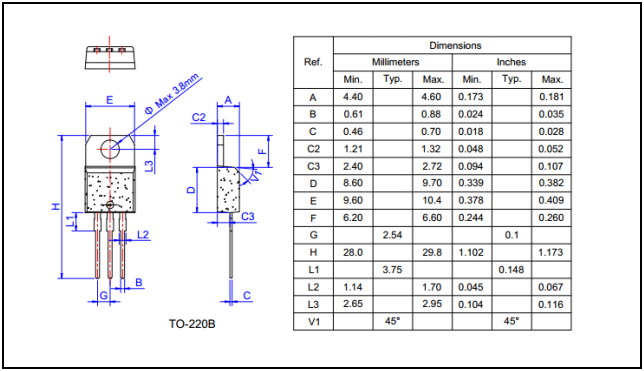

  单向可控硅 TYN612的封装外形尺寸：









  ---
