贴片双向可控硅 T1235 TO-263 可控硅中文资料

• 来源：宇芯电子 更新时间：2020-05-22 10:53:43点击：6次

•


  贴片双向可控硅 T1235 TO-263 可控硅中文资料







  贴片双向可控硅 T1235的特点：

  • NPNPN 五层结构的硅双向器件

  • P 型对通扩散隔离

  • 台面玻璃钝化工艺

  • 背面多层金属电极

  • 工作结温高，换向能力强

  • 高电压变化率 dV/dt

  • 大电流变化率 dI/dt

  • 符合 RoHS 规范

  • 封装形式：TO-263








  贴片双向可控硅 T1235的引脚图：









  贴片双向可控硅 T1235的应用：

          加热控制器、马达调速控制器、麻将机、搅拌机、直发器、面包机等家用电器








  贴片双向可控硅 T1235的极限值：

  • 断态重复峰值电压 V_DRM/V_RRM：600/800V

  • 通态均方根电流 I_T(TMS)：12A

  • 通态不重复浪涌电流 I_TSM：120A

  • 通态电流临界上升率 dI_T/dt：50A/μs

  • 门极峰值电流 I_GM：4A

  • 门极平均功率 P_G(AV)：1W

  • 存储温度 T_STG：-40~+150℃

  • 工作结温 T_j：-40~+125℃








  贴片双向可控硅 T1235的电特性：

  符号	参数	数值	单位
  IGT	门极触发电流	≤35	mA
  VGT	门极触发电压	≤1.3	V
  VGD	门极不触发电压	≥0.2
  IH	维持电流	≤35	mA
  IL	擎住电流 I-III	≤50
  	擎住电流 II	≤60
  dVD/dt	断态电压临界上升率	≥500	V/μs
  VTM	通态压降	≤1.55	V
  IDRM/IRRM	断态重复峰值电流 VD=VDRM/VRRM,Tj=25℃	≤5	μA
  	断态重复峰值电流 VD=VDRM/VRRM,Tj=125℃	≤1	mA

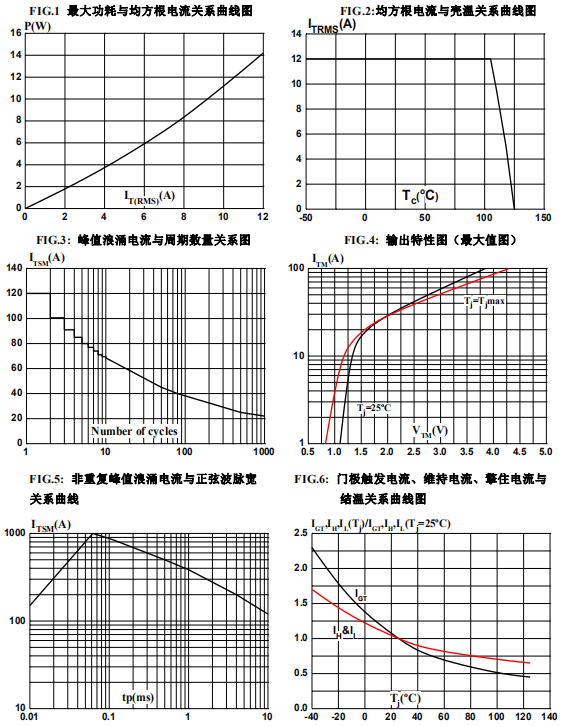

  贴片双向可控硅 T1235的参数特性曲线：

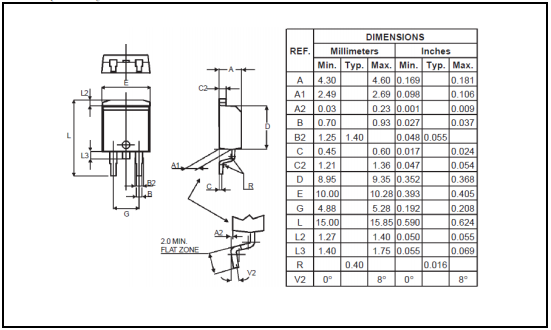

  贴片双向可控硅 T1235的封装外形尺寸：









  ---
