MAC97A6可控硅可以用MAC97A8型号替换吗？

• 来源：宇芯电子 更新时间：2020-05-21 10:52:34点击：6次

•


  MAC97A6可控硅可以用MAC97A8型号替换吗？







  一、型号替换：

          可控硅MAC97A6是一个0.8A的四象限双向可控硅，电压可以做到600V或者800V。封装形式有：TO-92、SOT-23-3L。

          型号替换可以用：MAC97A8、Z00607和BT131等。







  二、可控硅MAC97A6的概述：

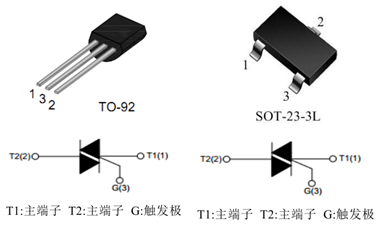

  1、MAC97A6的特点与引脚图：

  • NPNPN 五层结构的硅双向器件

  • P 型对通扩散隔离

  • 台面玻璃钝化工艺

  • 背面多层金属电极

  • 符合 RoHS 规范

  • 封装形式：TO-92、SOT-23-3L










  2、MAC97A6的主要参数：

  极限参数：
  符号	参数	数值	单位
  VDRM/VRRM	断态重复峰值电压	600/800	V
  IT(RMS)	通态均方根电流	0.8	A
  ITSM	通态不重复浪涌电流	8
  TSTG	存储温度	-40~+150	℃
  Tj	工作结温	-40~+125
  电特性：
  IGT	门极触发电流 I-II-III	5	mA
  	门极触发电流 IV	7
  VGT	门极触发电压	1.3	V
  VGD	门极不触发电压	0.2
  IH	维持电流	5	mA
  IL	擎住电流 I-III-IV	10
  	擎住电流 II	20
  VTM	通态压降	1.55	V







  三、可控硅MAC97A8的概述：

  1、MAC97A8的引脚图：

  TO-92：








  2、MAC97A8的主要参数：

  极限参数：
  符号	参数	数值	单位
  VDRM/VRRM	断态重复峰值电压	600/800	V
  IT(RMS)	通态均方根电流	0.8	A
  ITSM	通态不重复浪涌电流	8
  TSTG	存储温度	-40~+150	℃
  Tj	工作结温	-40~+110
  电特性：
  IGT	门极触发电流 I-II-III	5	mA
  	门极触发电流 IV	7
  VGT	门极触发电压	2	V
  IH	维持电流	5	mA
  VTM	通态压降	1.65	V







  四、可控硅Z00607的概述：

  1、Z00607的特点与引脚图：

  • NPNPN 五层结构的硅双向器件

  • P 型对通扩散隔离

  • 台面玻璃钝化工艺

  • 背面多层金属电极

  • 符合 RoHS 规范

  • 封装形式：TO-92









  2、Z00607的主要参数：

  极限参数：
  符号	参数	数值	单位
  VDRM/VRRM	断态重复峰值电压	600/800	V
  IT(RMS)	通态均方根电流	0.8	A
  ITSM	通态不重复浪涌电流	9
  TSTG	存储温度	-40~+150	℃
  Tj	工作结温	-40~+110
  电特性：
  IGT	门极触发电流 I-II-III	5	mA
  	门极触发电流 IV	7
  VGT	门极触发电压	1.3	V
  VGD	门极不触发电压	0.2
  IH	维持电流	5	mA
  IL	擎住电流 I-III-IV	10
  	擎住电流 II	15
  VTM	通态压降	1.55	V







  五、可控硅BT131的概述：

  1、BT131的特点与引脚图：

  • NPNPN 五层结构的硅双向器件

  • P 型对通扩散隔离

  • 台面玻璃钝化工艺

  • 背面多层金属电极

  • 符合 RoHS 规范

  • 封装形式：TO-92、SOT-89-3L、SOT-223-3L









  2、BT131的主要参数：

  极限参数：
  符号	参数	数值		单位
  VDRM/VRRM	断态重复峰值电压	600/800		V
  IT(RMS)	通态均方根电流	1		A
  ITSM	通态不重复浪涌电流	16
  TSTG	存储温度	-40~+150		℃
  Tj	工作结温	-40~+125
  电特性：
  符号	参数	数值(D)	数值(E)	单位
  IGT	门极触发电流 I-II-III	≤3	≤5	mA
  	门极触发电流 IV	≤5	≤10
  VGT	门极触发电压	≤1.3		V
  VGD	门极不触发电压	≥0.2
  IH	维持电流	≤5	≤5	mA
  IL	擎住电流 I-III-IV	≤6	≤10
  	擎住电流 II	≤10	≤15
  VTM	通态压降	≤1.55		V







  ---
