  C106 TO-126 4A可控硅参数 单向可控硅的引脚图







  C106的引脚图：









  C106的特点：


  • PNPN 四层结构的硅单向器件

  • 门极灵敏触发

  • P 型对通扩散隔离

  • 台面玻璃钝化工艺

  • 背面多层金属电极

  • 符合 RoHS 规范

  • 封装形式：TO-126








  C106的应用：

          脉冲点火器、负离子发生器、逻辑电路驱动、直发器、调光开关、咖啡壶、LED 控制器







  C106的极限值(T_CASE=25℃)：

  符合	参数	数值	单位
  VDRM/VRRM	断态重复峰值电压	600/800	V
  IT(AV)	通态平均电流	2.55	A
  IT(RMS)	通态均方根电流	4	A
  ITSM	通态不重复浪涌电流	20	A
  I2t	I2t 值	1.65	A2s
  dIT/dt	通态电流临界上升率	50	A/μs
  IGM	门极峰值电流	0.5	A
  PGM	门极峰值功率	0.1	W
  PG(AV)	门极平均功率	0.2	W
  TSTG	存储温度	-40~+150	℃
  Tj	工作结温	-40~+110	℃







  C106的电特性：

  符号	参数	最小值	典型值	最大值	单位
  IGT	门极触发电流	10		200	μA
  VGT	门极触发电压		0.65	0.8	V
  VGD	门极不触发电压	0.2			V
  IH	维持电流			3	mA
  IL	擎住电流			5	mA
  dVD/dt	断态电压临界上升率	10			V/μs
  VTM	通态压降			1.55	V

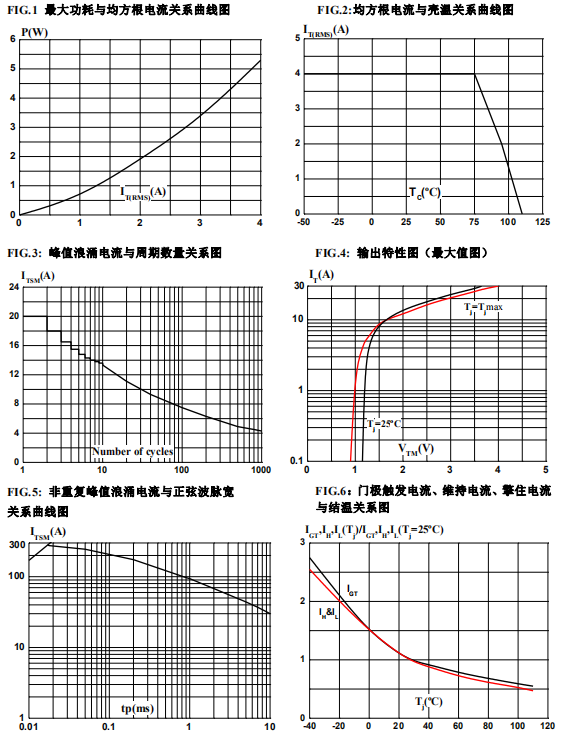

  C106的参数特性曲线：

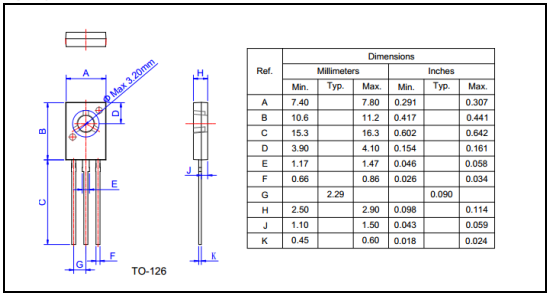

  C106的封装外形尺寸：









  ---
