MOS管3401 P沟道场效应管 3401 SOT-23 贴片MOSFET

• 来源：宇芯电子 更新时间：2020-05-14 11:37:54点击：6次

•


  P沟道MOS管 3401 SOT-23 贴片场效应管







  P沟道MOS管 3401的引脚：









  P沟道MOS管 3401的特点：

  • V_DS=-30V

  • I_D=-4.2A

  • R_DS(ON)＜55mΩ@V_GS=-10V

  • R_DS(ON)＜75mΩ@V_GS=-4.5V

  • 封装：SOT-23







  P沟道MOS管 3401的应用：

  • 电池保护

  • 负载开关

  • 不间断电源








  P沟道MOS管 3401的极限值：

  如无特殊说明，T_A=25℃

  参数	符号	数值	单位
  漏极-源极电压	VDS	-30	V
  栅极-源极电压	VGS	±12
  漏极电流-连续	ID	-4.2	A
  漏极电流-脉冲	IDM	-30
  总耗散功率	PD	1.2	W
  结温	TJ	-55~150	℃
  储存温度	Tstg	-55~150	℃







  P沟道MOS管 3401的电特性：

  如无特殊说明，T_A=25℃

  特性参数	符号	最小值	典型值	最大值	单位
  漏极-源极击穿电压	BVDSS	-30			V
  栅极开启电压	VGS(th)	-0.7	-1	-1.3
  内附二极管正向压降	VSD			-1.2
  零栅压漏极电流 VGS=0V,VDS=-24V	IDSS			-1	uA
  栅极漏电流	IGSS			±100	nA
  静态漏源导通电阻 ID=-4.2A,VGS=-10V	RDS(ON)		48	55	mΩ
  静态漏源导通电阻 ID=-4A,VGS=-4.5V			56	75
  静态漏源导通电阻 ID=-1A,VGS=-2.5V			72	90
  输入电容	Ciss		880		pF
  输出电容	Coss		105
  反向传输电容	Crss		65
  开启时间	td(on)		7		ns
  开启上升时间	tr		3
  开启下降时间	tf		12
  关断时间	td(off)		30

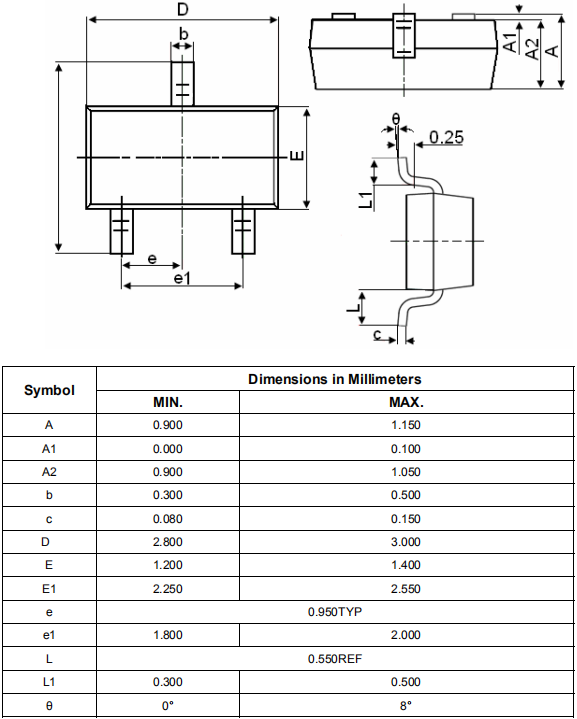

  P沟道MOS管 3401的封装外形尺寸：









  ---
