  稳压器电路 LC78L05 稳压器 78L05







  一、稳压器 78L05的描述：

          78L05是一颗三端稳压电源调整器，能被用作齐纳二极管/电阻器组合替换。它提供二个数量级的有效的产品改善阻抗，低静态电流。这些特性使稳压器可以给本机或板卡稳压提供一个很好的解决噪声干扰问题的方案。78L05提供一个极好计算机主板立体声电源解决方案。

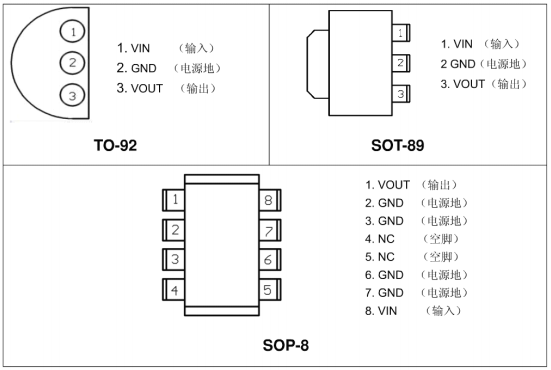

  二、稳压器 78L05的脚位图：














  三、稳压器 78L05的特点：

  • 输出电流可达100mA

  • 输出电压5V

  • 输出精度可达±4%

  • 简单的外围电路

  • 静电防护ESD可达2.7KV







  四、稳压器 78L05的应用：

  • 网络产品

  • DVD-ROM、CD-ROM

  • 声卡和电脑主板

  • 线性稳压源

  • 控制器








  五、稳压器 78L05的最大额定值：

  参数	符号	数值	单位
  功耗	P	0.75	W
  输入电压	VIN	18	V
  封装热阻抗	θJA	150(TO-92)	℃/W
  烙铁焊接温度(10秒)	TLEAD	260	℃
  工作温度范围	TJ	0~+125
  存储温度范围	TSTG	-65~+150
  静电防护	VESD	2.7	KV

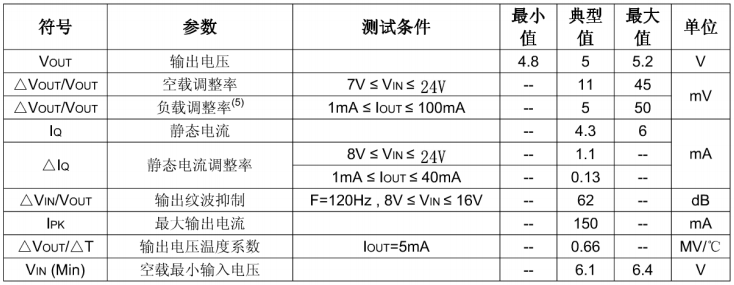

  六、稳压器 78L05的电性能：

  VIN=10V;IOUT=10mA;CIN=0.33μF;COUT=0.1μF;TJ=25℃有特殊说明的除外。

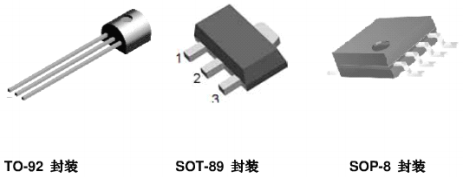

  七、稳压器 78L05的封装外形尺寸：

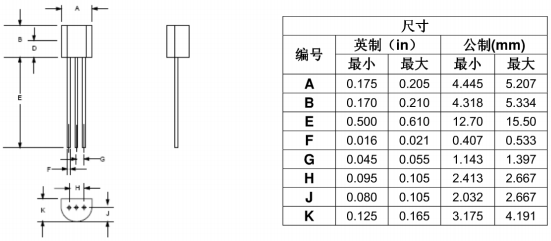

  TO-92：

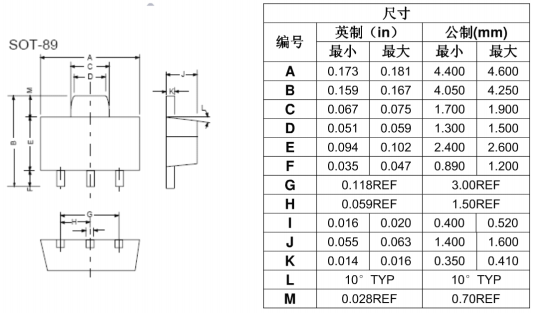

  SOT-89：

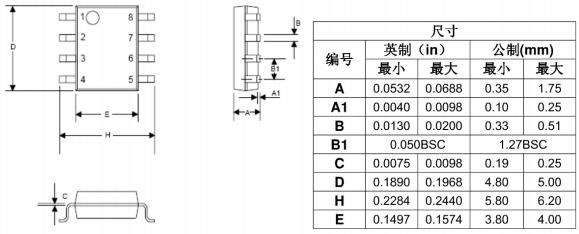

  SOP-8：









  ---
