  T1210 TO-263 贴片可控硅参数和应用







  一、T1210的极限值：


  • 断态重复峰值电压：600/800V

  • 通态均方根电流：12A

  • 通态不重复浪涌电流：120A

  • 通态电流临界上升率：50A/μs

  • 门极峰值电流：4A

  • 门极平均功率：1W

  • 存储温度：-40~+150℃

  • 工作结温：-40~+125℃








  二、T1210的应用：

          加热控制器、马达调速控制器、麻将机、搅拌机、直发器、面包机等家用电器







  三、T1210的特点：

  • NPNPN 五层结构的硅双向器件

  • P 型对通扩散隔离

  • 台面玻璃钝化工艺

  • 背面多层金属电极

  • 工作结温高，换向能力强

  • 高电压变化率 dV/dt

  • 大电流变化率 dI/dt

  • 符合 RoHS 规范

  • 封装形式：TO-263

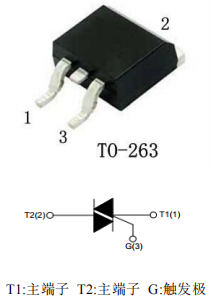

  四、T1210的脚位图：









  五、T1210的电特性：

  符号	参数	数值	单位
  IGT	门极触发电流	≤10	mA
  VGT	门极触发电压	≤1.3	V
  VGD	门极不触发电压	≥0.2
  IH	维持电流	≤15	mA
  IL	擎住电流 I-III	≤25
  	擎住电流 II	≤30
  dVD/dt	断态电压临界上升率	≥40	V/μs
  VTM	通态压降	≤1.55	V
  IDRM/IRRM	断态重复峰值电流 VD=VDRM/VRRM,Tj=25℃	≤5	μA
  	断态重复峰值电流 VD=VDRM/VRRM,Tj=125℃	≤1	mA

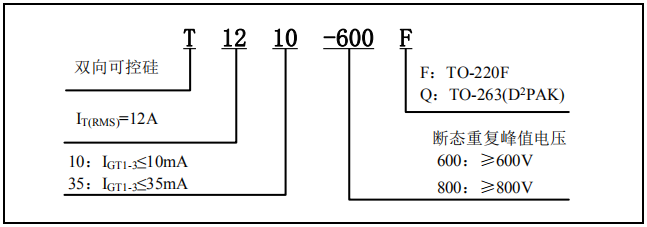

  六、T1210的型号、标识说明：

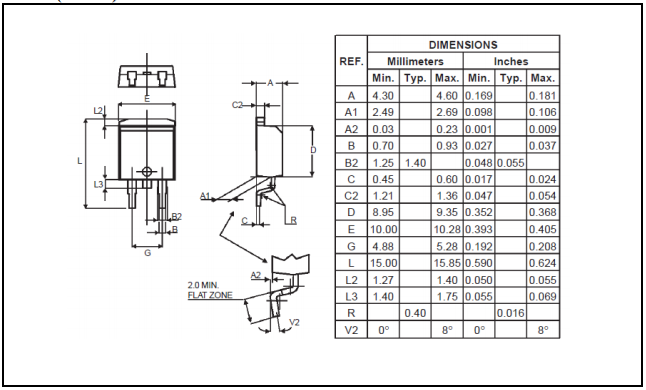

  七、T1210的封装外形尺寸：









  ---
