6A 三象限双向可控硅 BTB06的可控硅触发电流

• 来源：宇芯电子 更新时间：2020-03-31 16:01:24点击：6次

•


  6A 三象限双向可控硅 BTB06的可控硅触发电流




  一、BTB06的特点：

  • NPNPN 五层结构的硅双向器件

  • P 型对通扩散隔离

  • 台面玻璃钝化工艺

  • 背面多层金属电极

  • 工作结温高，换向能力强

  • 高电压变化率 dV/dt

  • 大电流变化率 dI/dt

  • 符合 RoHS 规范

  • 封装形式：TO-220B








  二、BTB06的脚位图：









  三、BTB06的应用：

          加热控制器、调光/调速控制器、洗衣机、搅拌机、果汁机、面包机、吸尘器等家用电器







  四、BTB06的极限值(T_CASE=25℃)：

  符号	参数	数值	单位
  VDRM/VRRM	断态重复峰值电压	600/800	V
  IT(RMS)	通态均方根电流	6	A
  ITSM	通态不重复浪涌电流	60
  I2t	I2t 值	21	A2s
  dIT/dt	通态电流临界上升率	50	A/μs
  IGM	门极峰值电流	4	A
  PG(AV)	门极平均功率	1	W
  TSTG	存储温度	-40~+150	℃
  Tj	工作结温	-40~+125







  五、BTB06的电特性：

  符号	参数	数值			单位
  		TW	SW	CW
  IGT	门极触发电流	≤5	≤10	≤35	mA
  VGT	门极触发电压	≤1.3			V
  VGD	门极不触发电压	≥0.2
  IH	维持电流	≤10	≤15	≤35	mA
  IL	擎住电流 I-III	≤10	≤25	≤50
  	擎住电流 II	≤15	≤30	≤60
  dVD/dt	断态电压临界上升率	≥20	≥40	≥400	V/μs
  VTM	通态压降	≤1.55			V







  六、BTB06的热阻：

  符号	参数	数值	单位
  Rth(j-c)	结到换壳的热阻(AC)	1.8	℃/W
  Rth(j-a)	结到环境的热阻	60

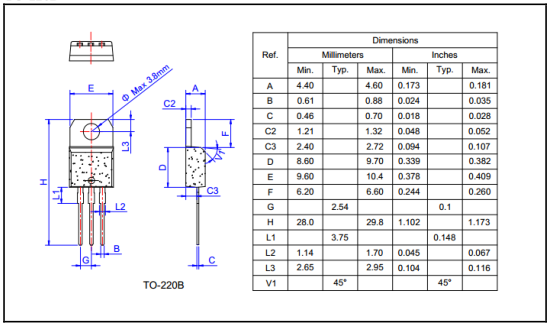

  七、BTB06的封装外形尺寸：









  ---
